R45A

ADT工厂直销，产品性能优良，口碑超好产品，100%全检通电测试发货。

公司品牌：ADT-Link（尔达特电子）

产品型号：R45A

产品名称：M.2固态NVMe接口转无线蓝牙WiFi网卡转接板

转板规格：转接板支持PCIe 4.0x2（WiFi） ; 转接板支持USB 2.0（Bluetooth）

网卡规格：不附赠网卡

产品用途：支持主板M.2插槽尺寸为2280或2260 M-key接口，支持2230尺寸的WiFi/Bluetooth A/E key接口的网卡，转接用途

购买限制：Intel网卡仅支持Win10/Win11作业系统

采购提示：务必先买1~2个样品测试验证无误后再批量采购。

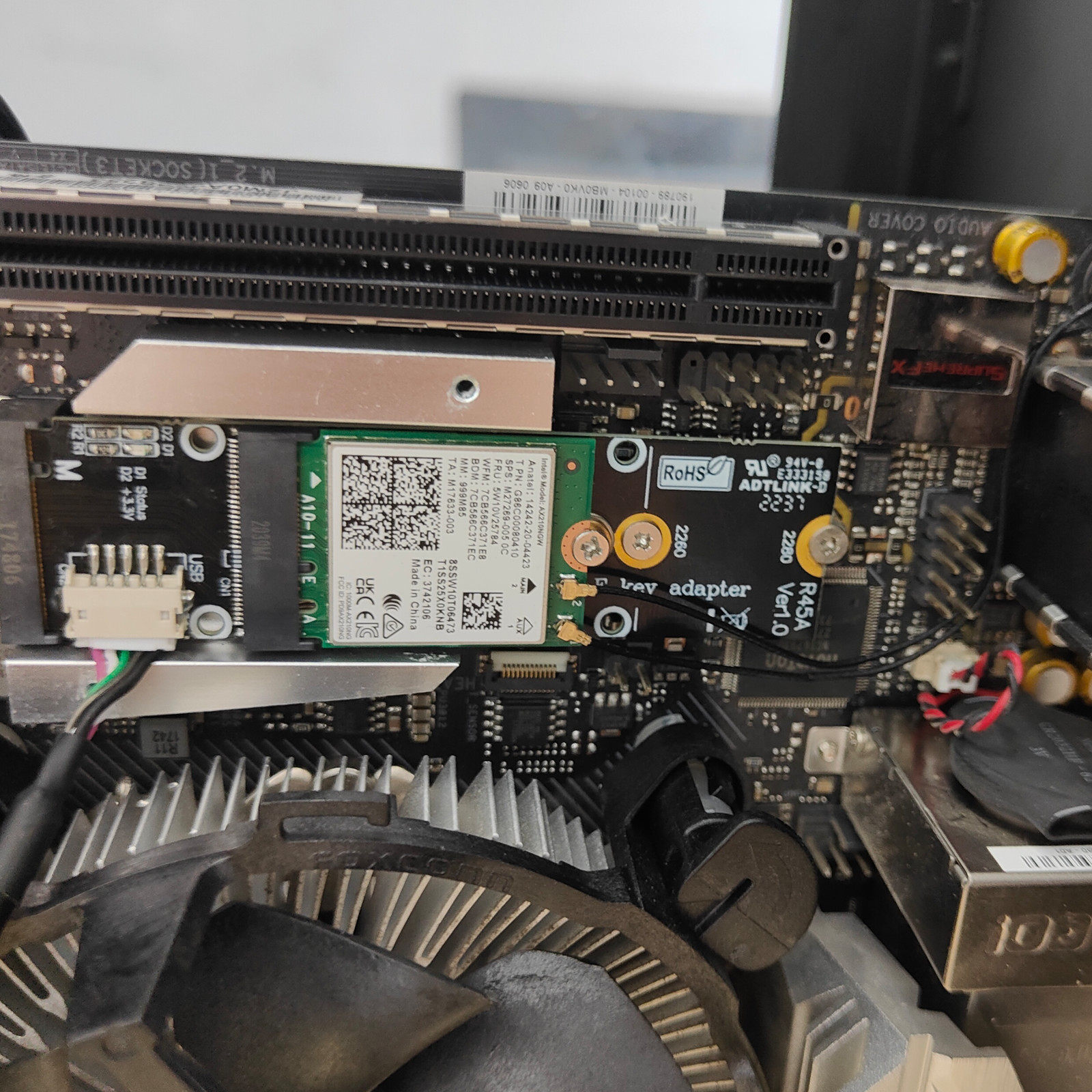

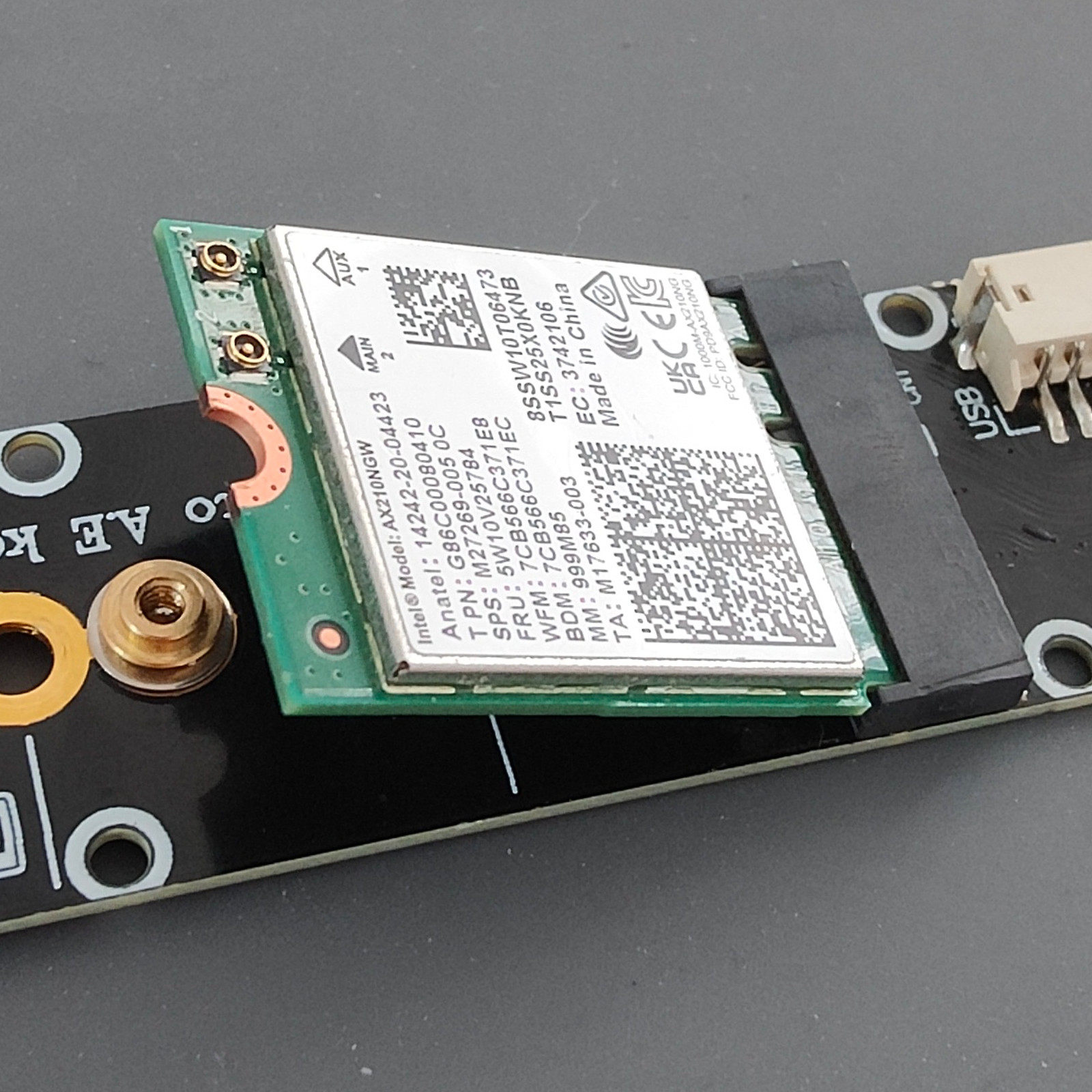

产品使用照片：

能够达到PCIE x2 速度（需要搭配x2网卡使用）

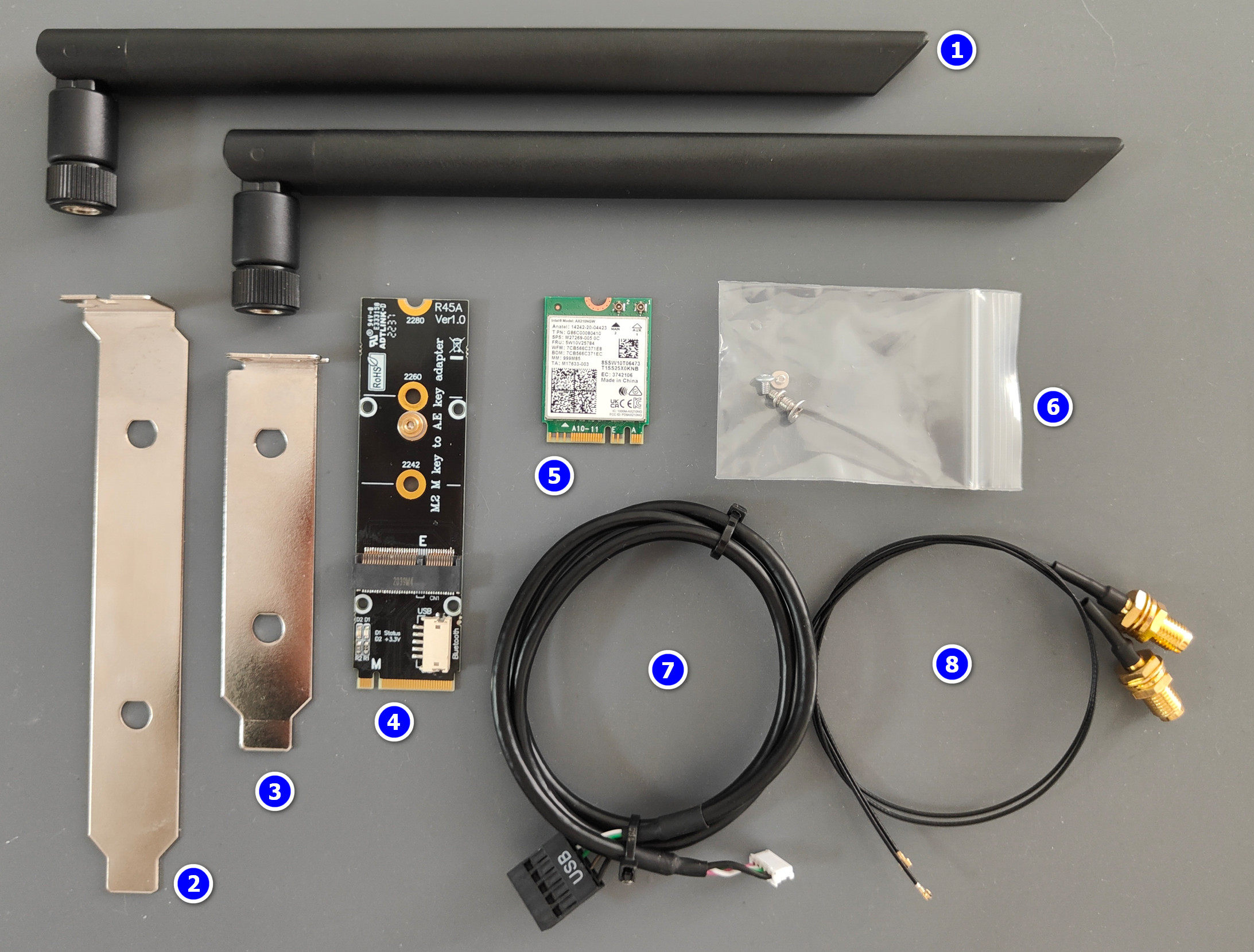

产品配件：

1. RPSMA 2.4G/5G双频天线 2支

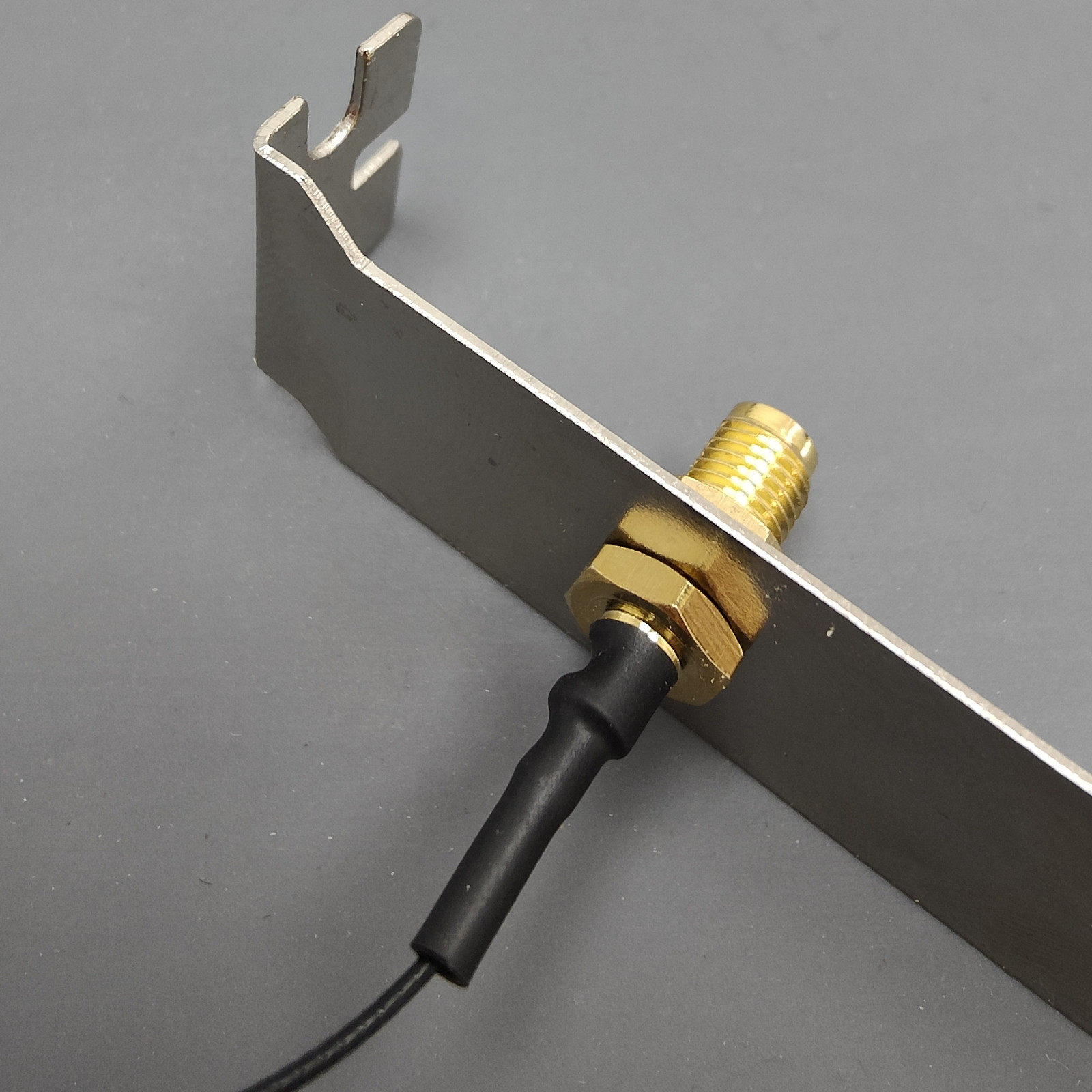

2. PCIE长挡板 （全高）
3. PCIE短挡板（半高）（无短挡板，需联系客服选购）
4. M.2转接卡 （标配）
5. INTEL AX210六代网卡
6. 螺丝包 M2螺丝3颗，M3螺丝1颗 （标配）
7. USB带屏蔽蓝牙数据线 （标配，长度为60cm）
8. RPSMA转MHF4四代同轴连接线 2条（长度为30cm）

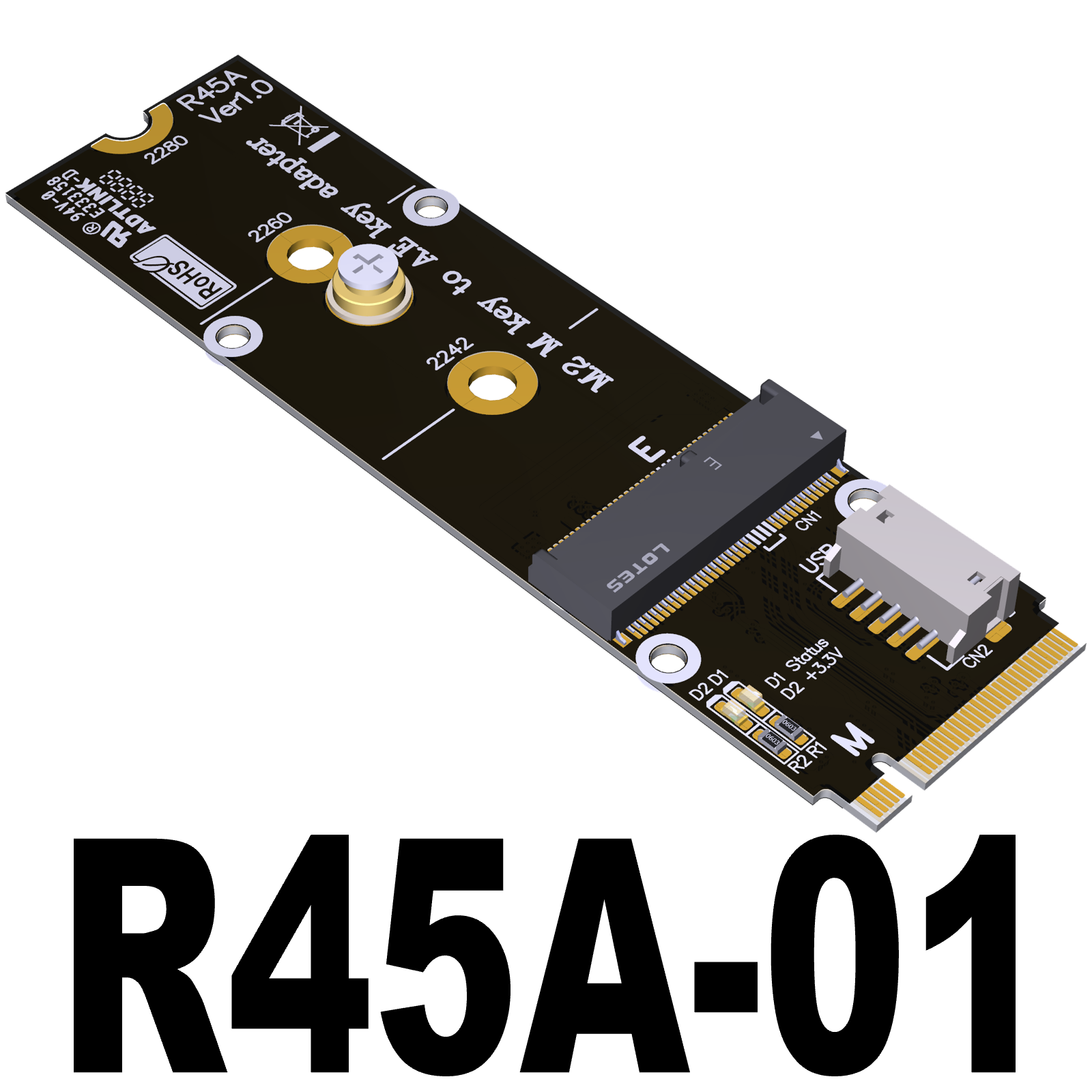

R45A-01产品清单：4.转接卡  6.螺丝包  7.蓝牙线

R45A-02产品清单：4.转接卡  5.AX210网卡  6.螺丝包  7.蓝牙线

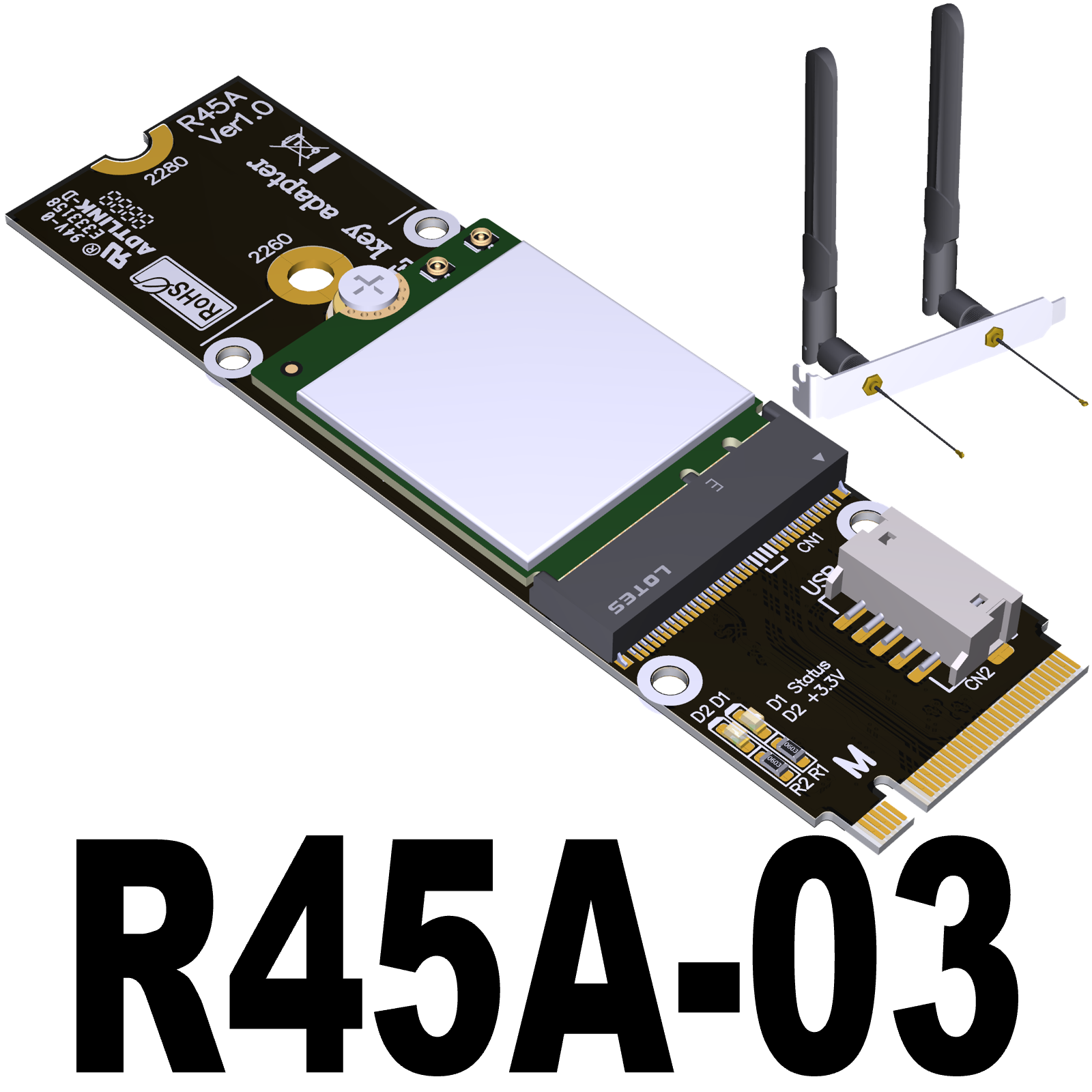

R45A-03产品清单：1.天线2支  2.全高挡板  4.转接卡  5.AX210网卡  6.螺丝包  7.蓝牙线  8. 四代同轴线2条

R45A-04产品清单：1.天线2支  2.全高挡板  4.转接卡  6.螺丝包  7.蓝牙线  8. 四代同轴线2条

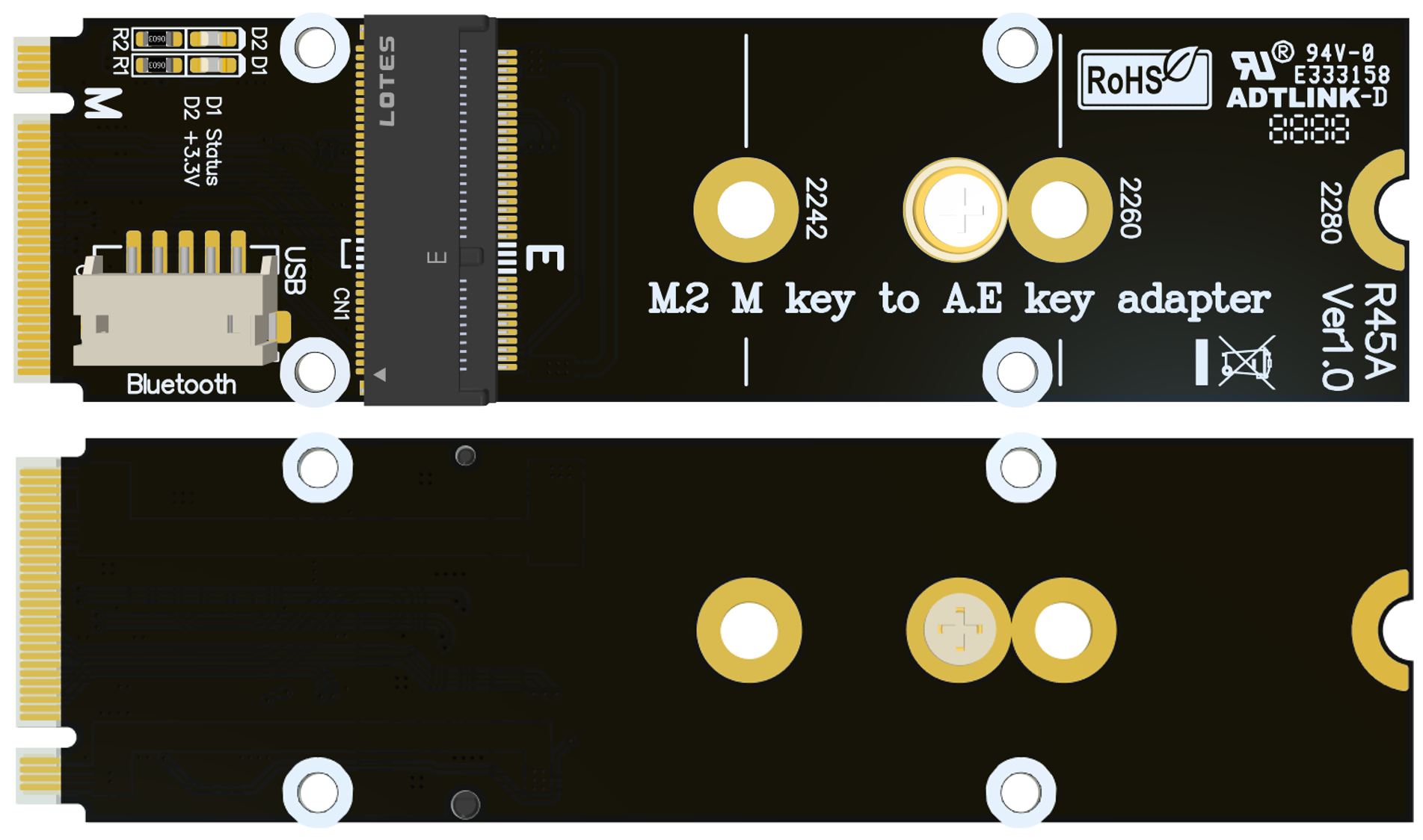

产品图片：

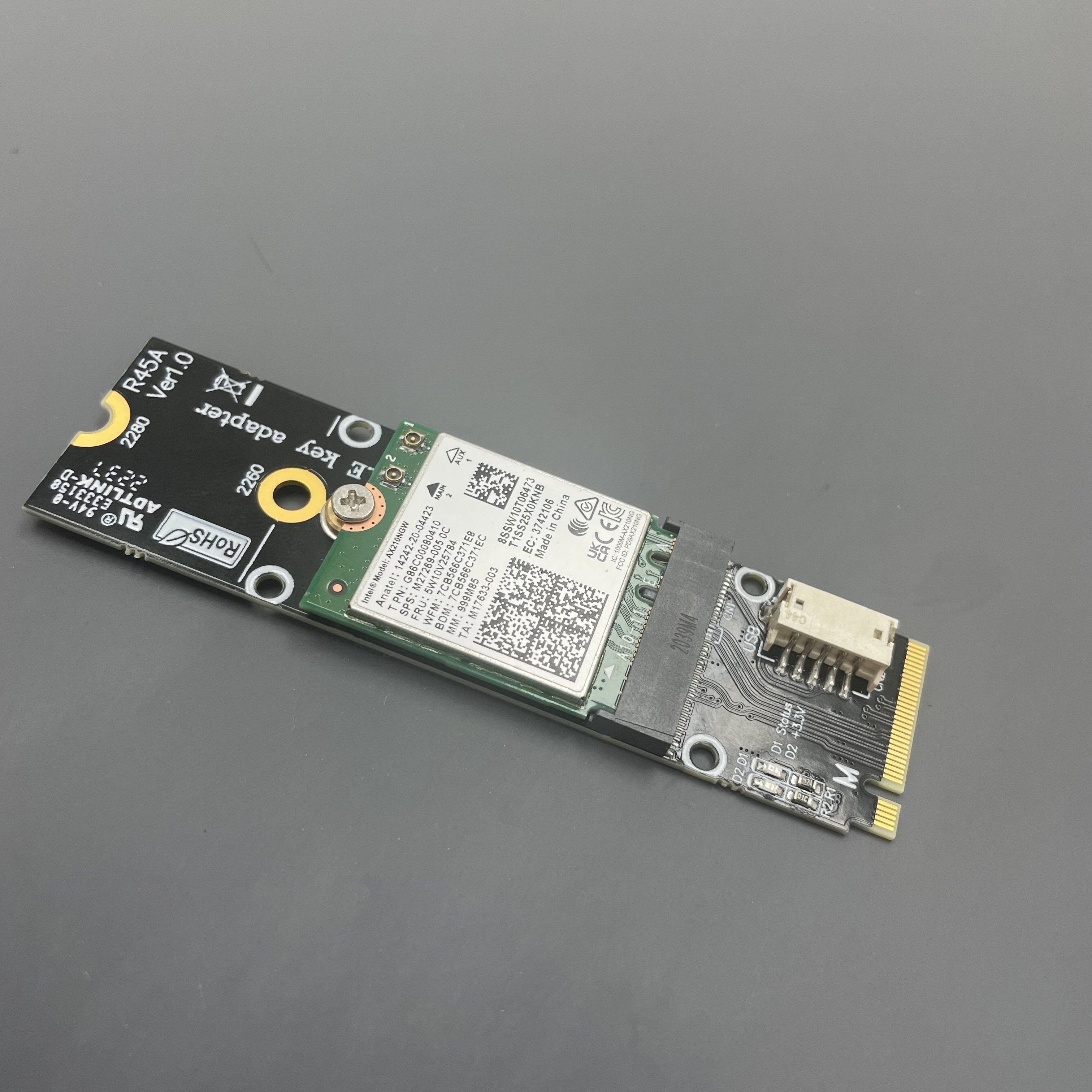

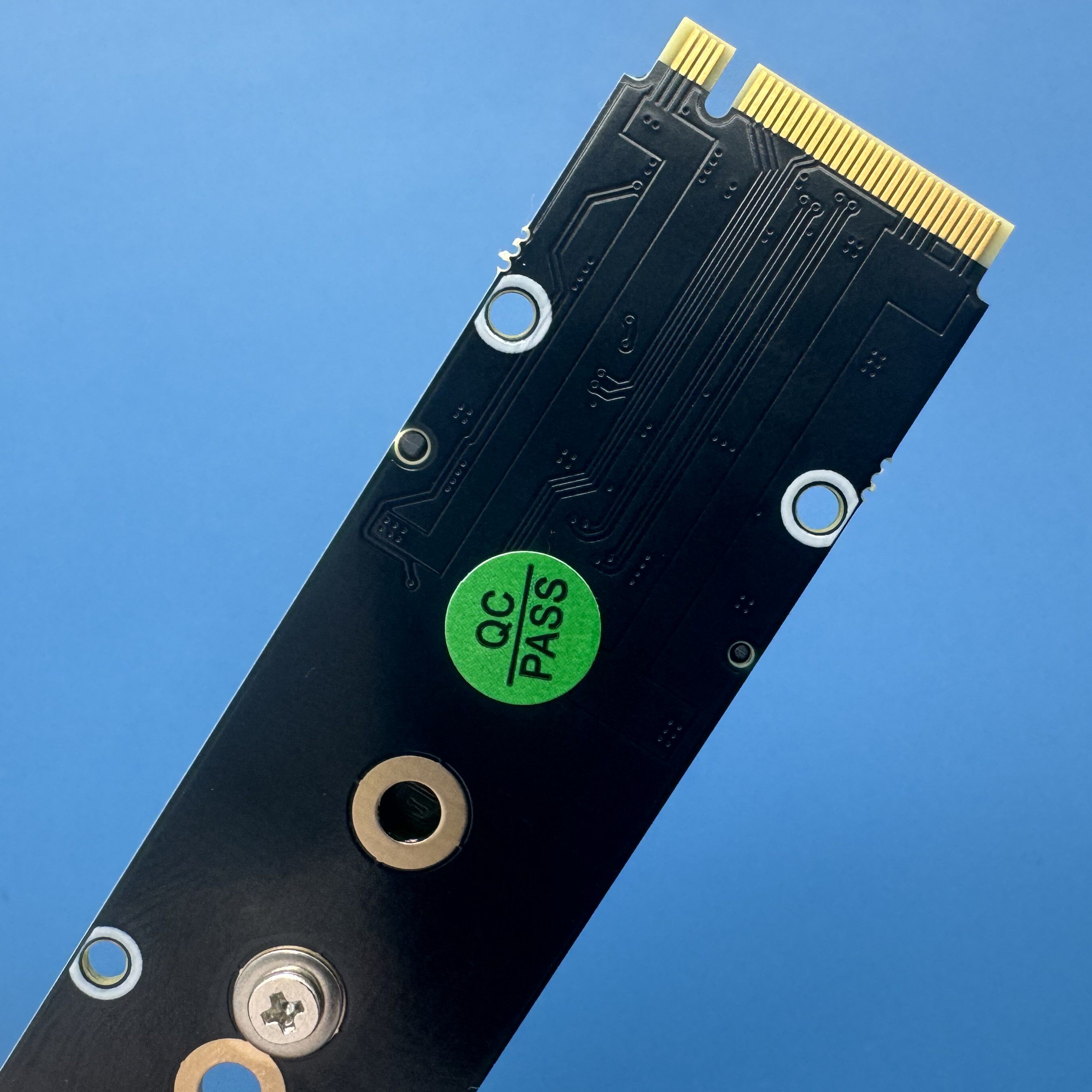

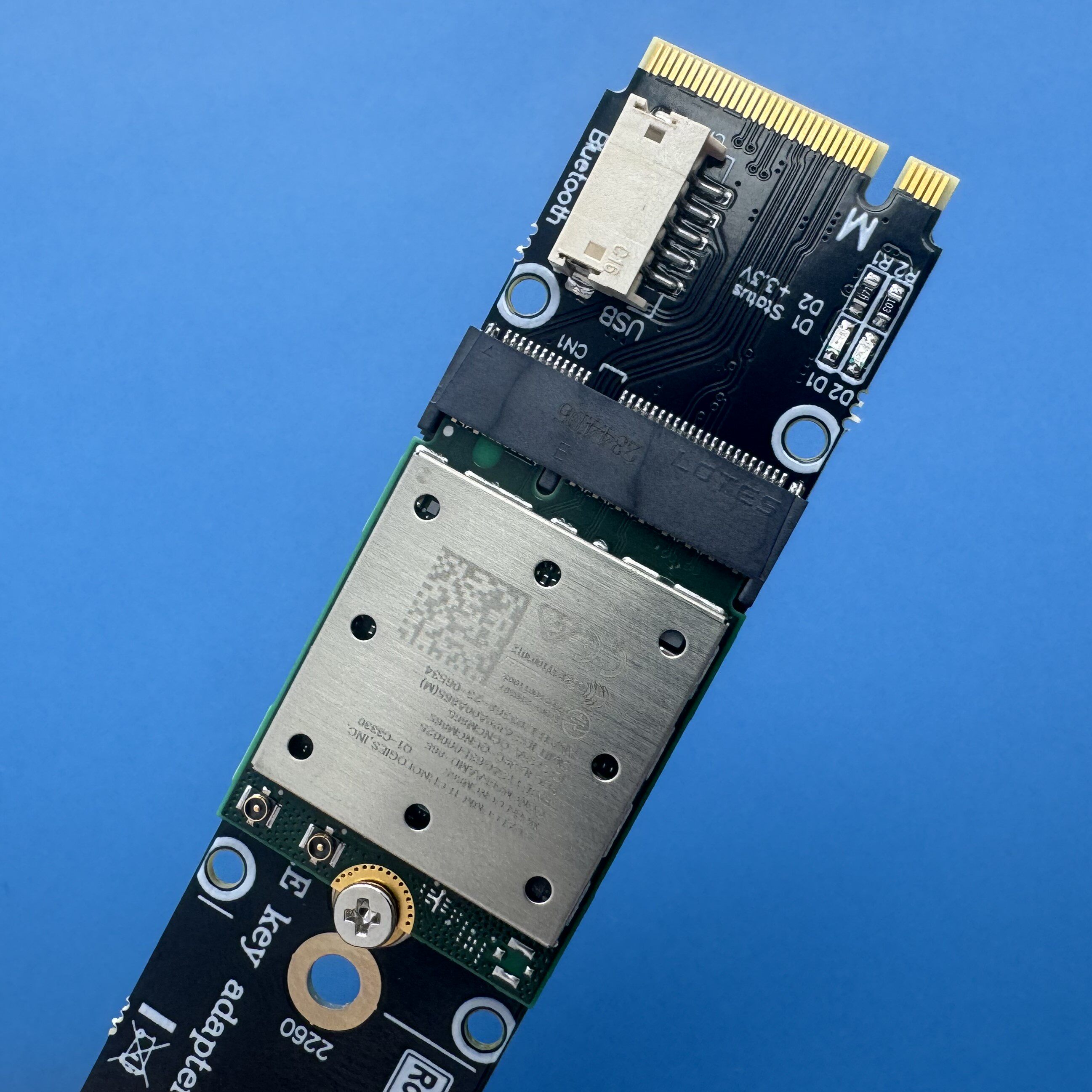

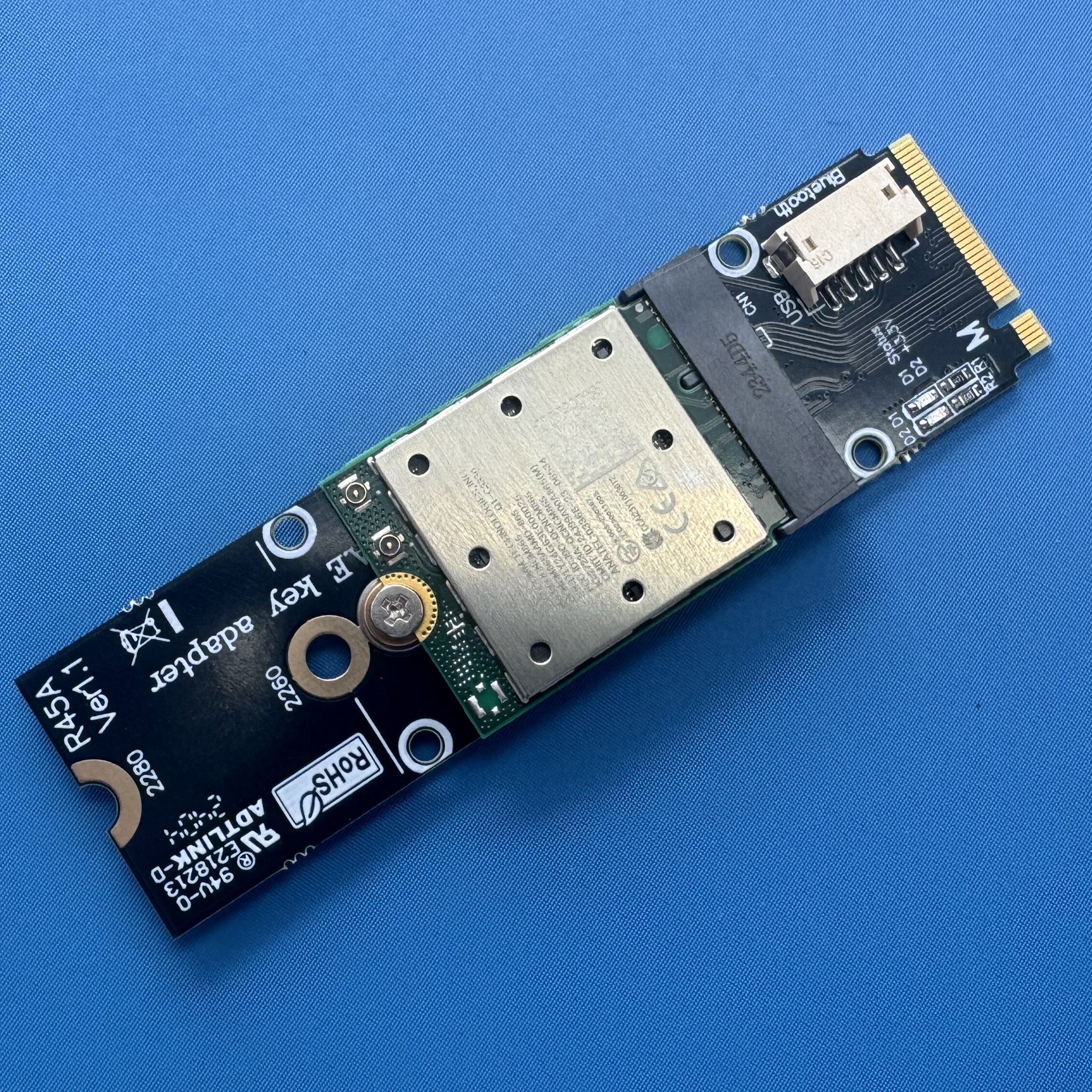

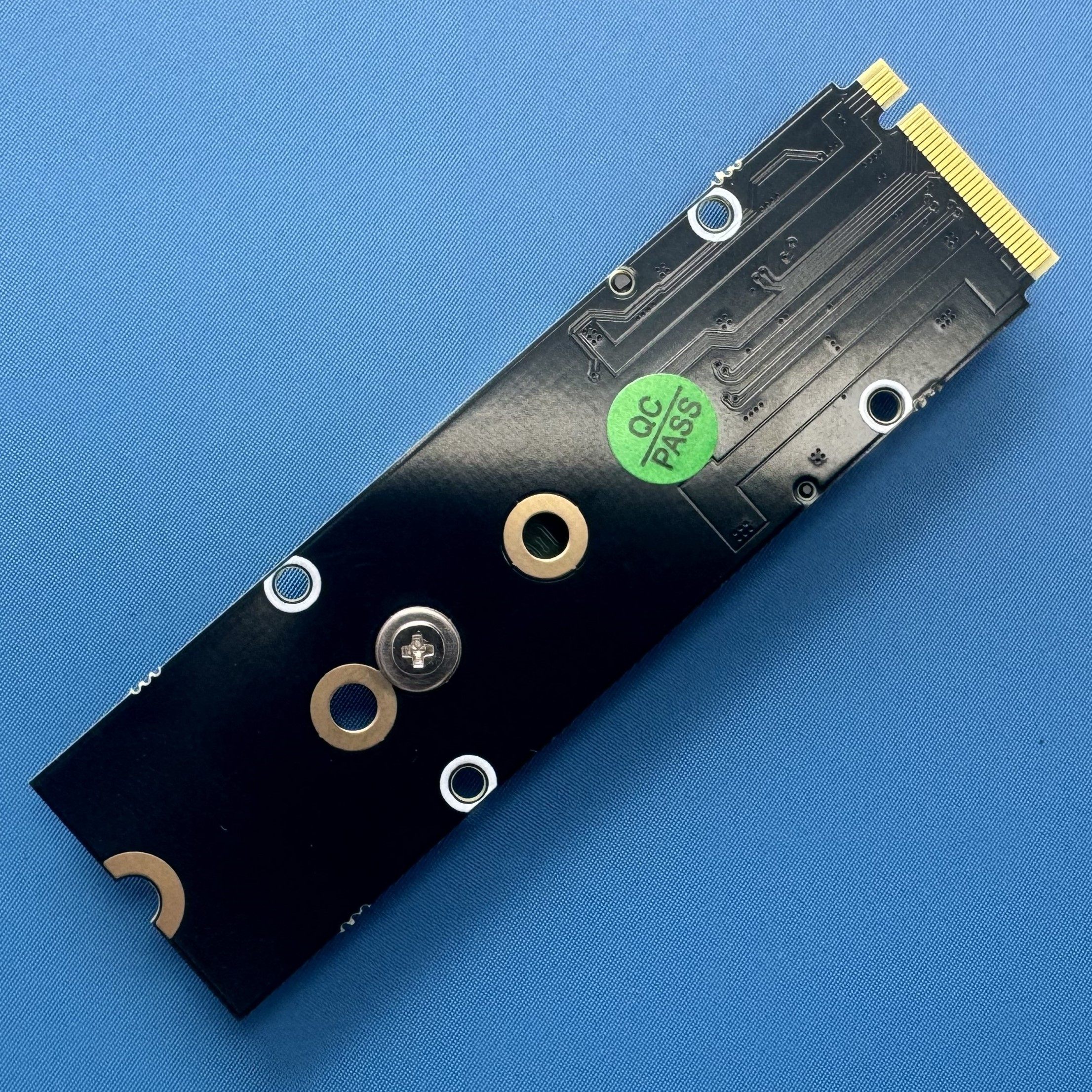

实拍图：

技术问题总汇：

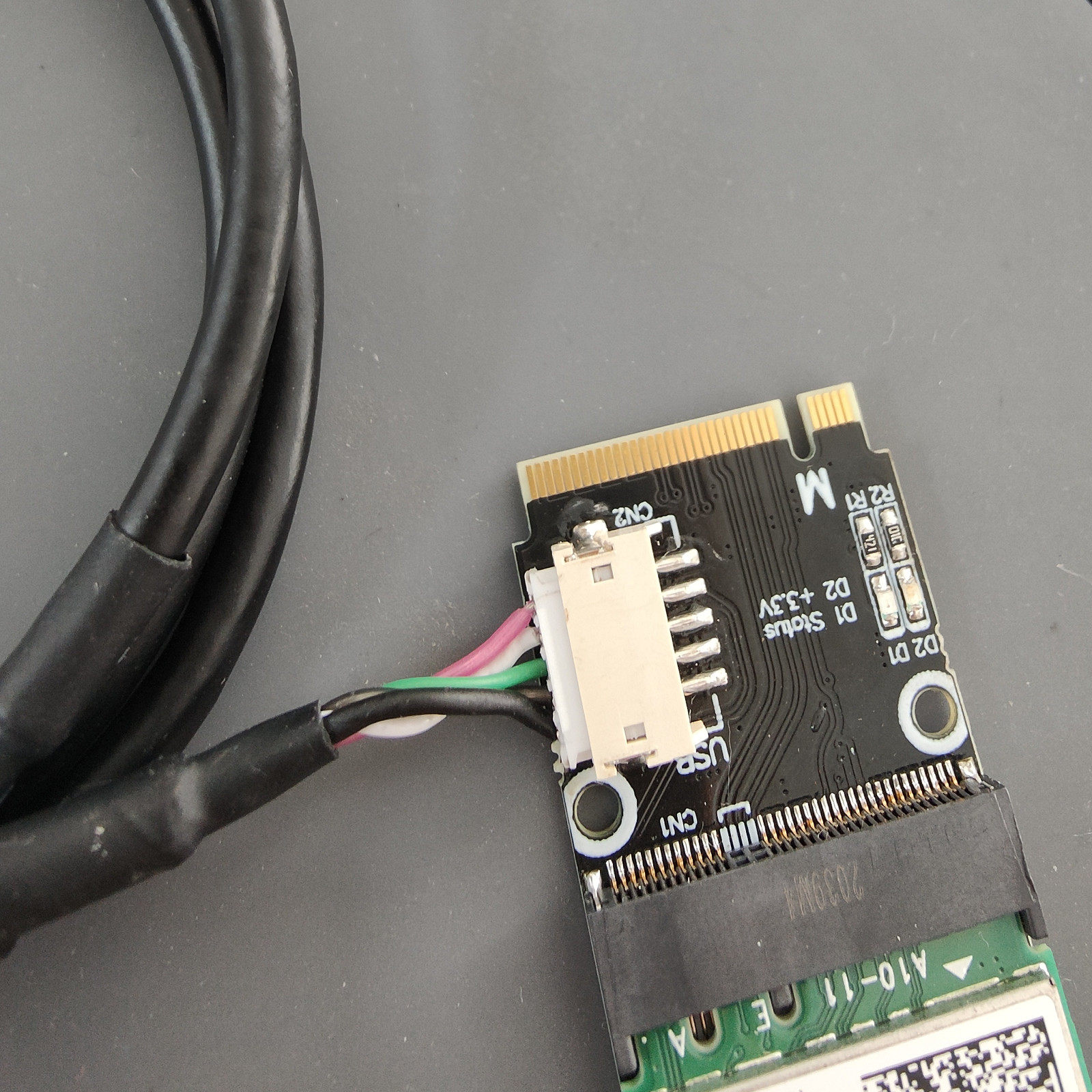

型号R45A 的2个LED指示灯是什么作用？

D1 Status 黄色灯，灯亮代表网卡硬件自我检测正常以及软件驱动正常

D2 +3.3V 绿色灯，灯亮代表电源正常

必须D1和D2二个灯亮才可以正常使用

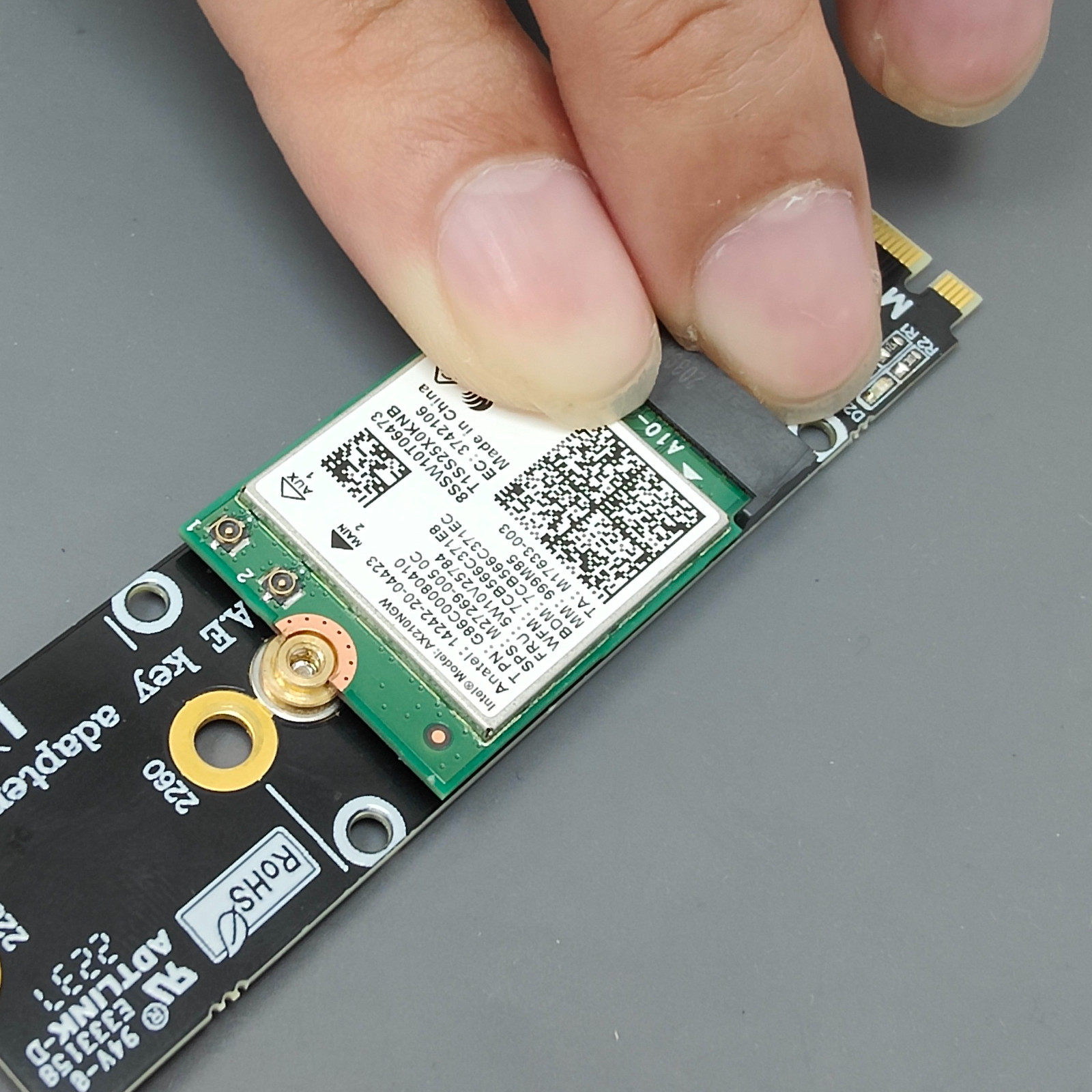

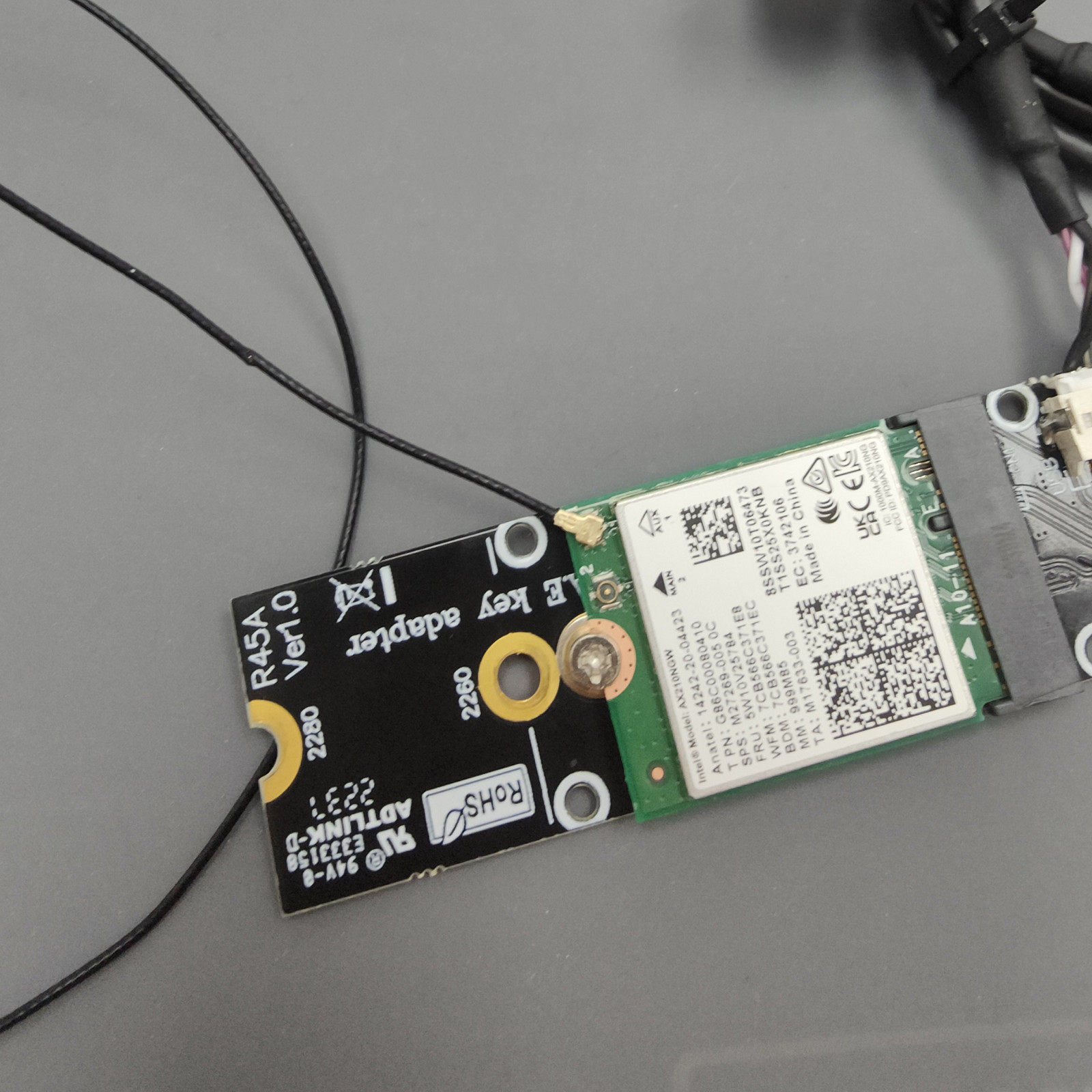

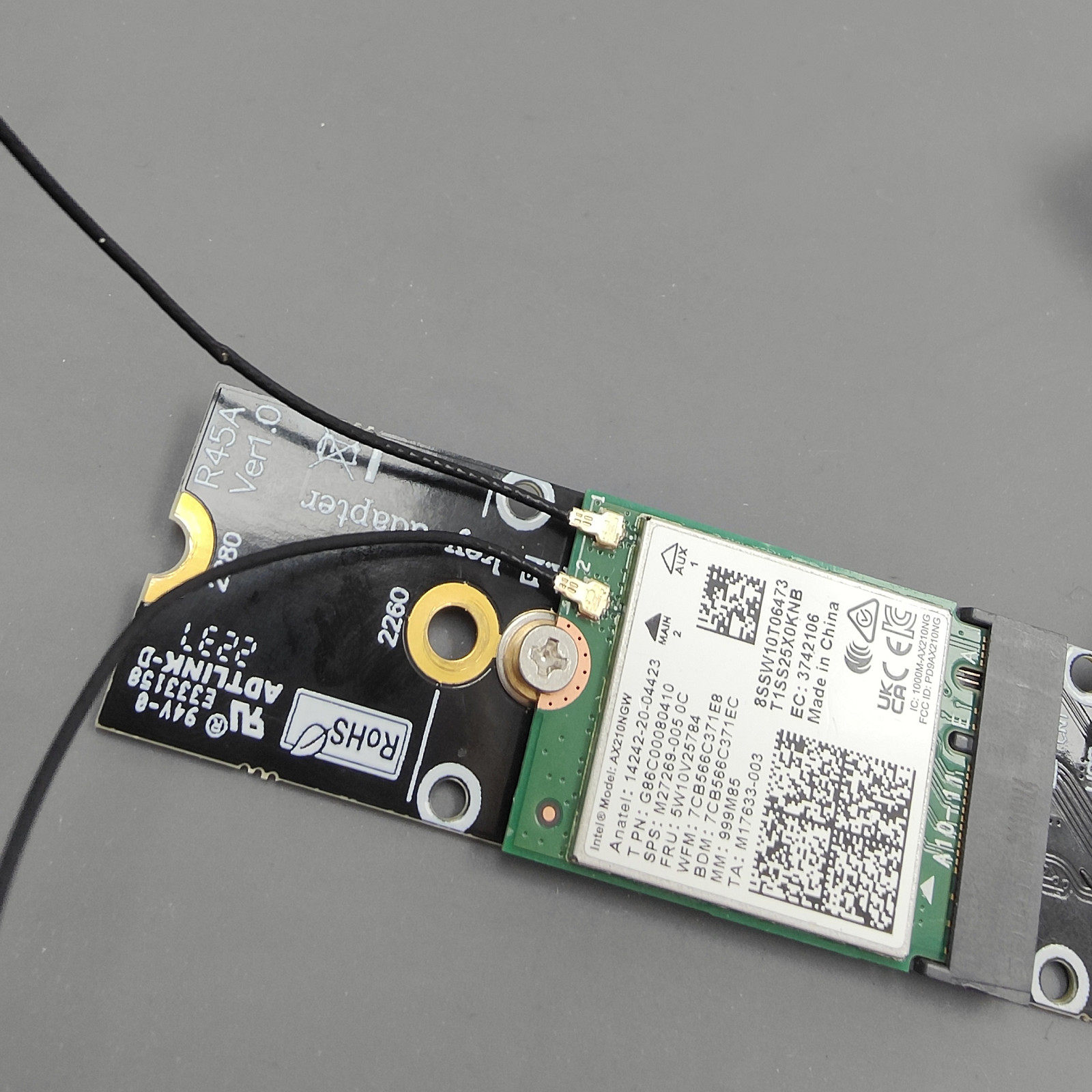

型号R45A 转接卡安装流程：

型号R45A 配件线材有多长？起什么作用？

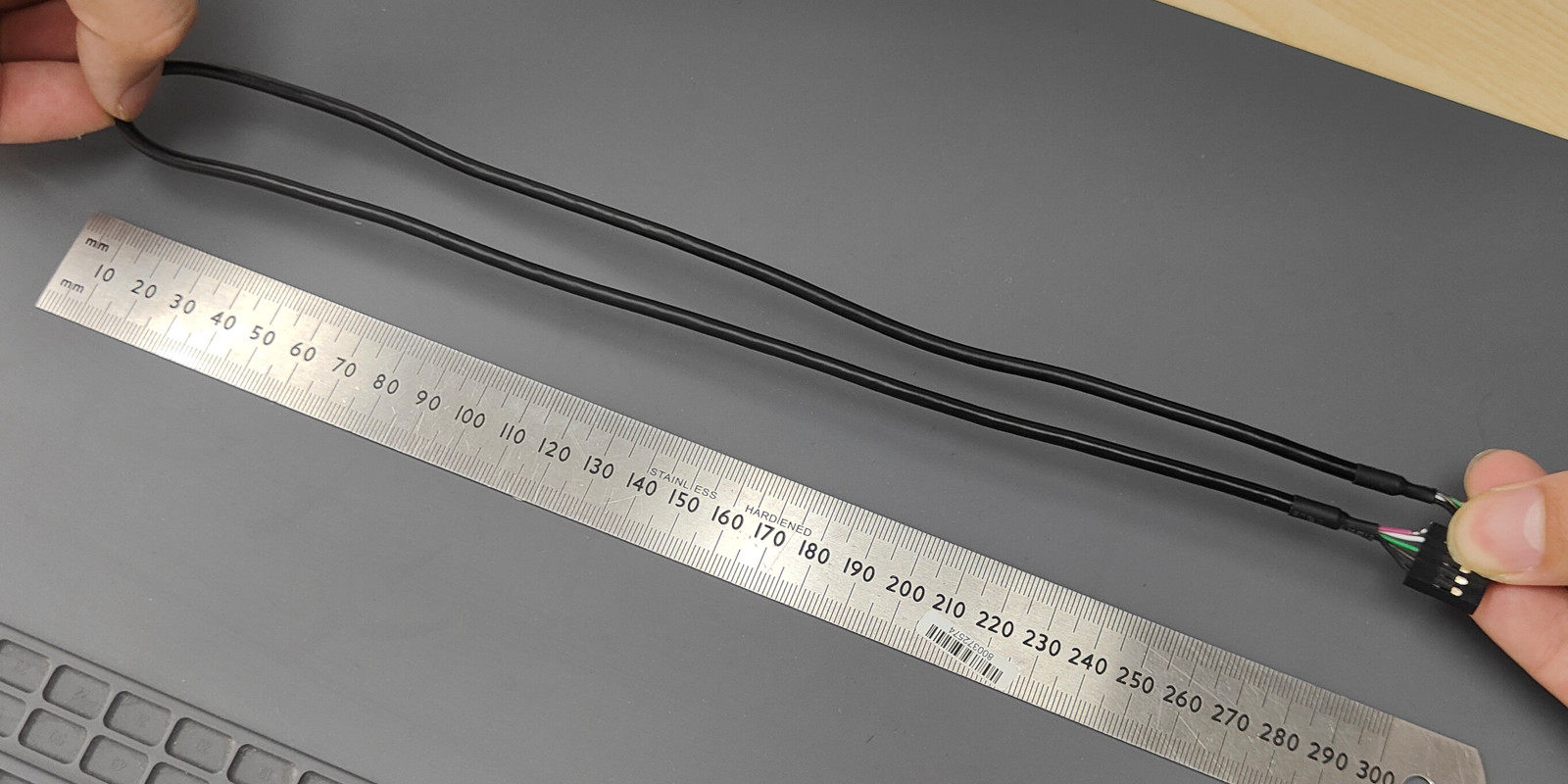

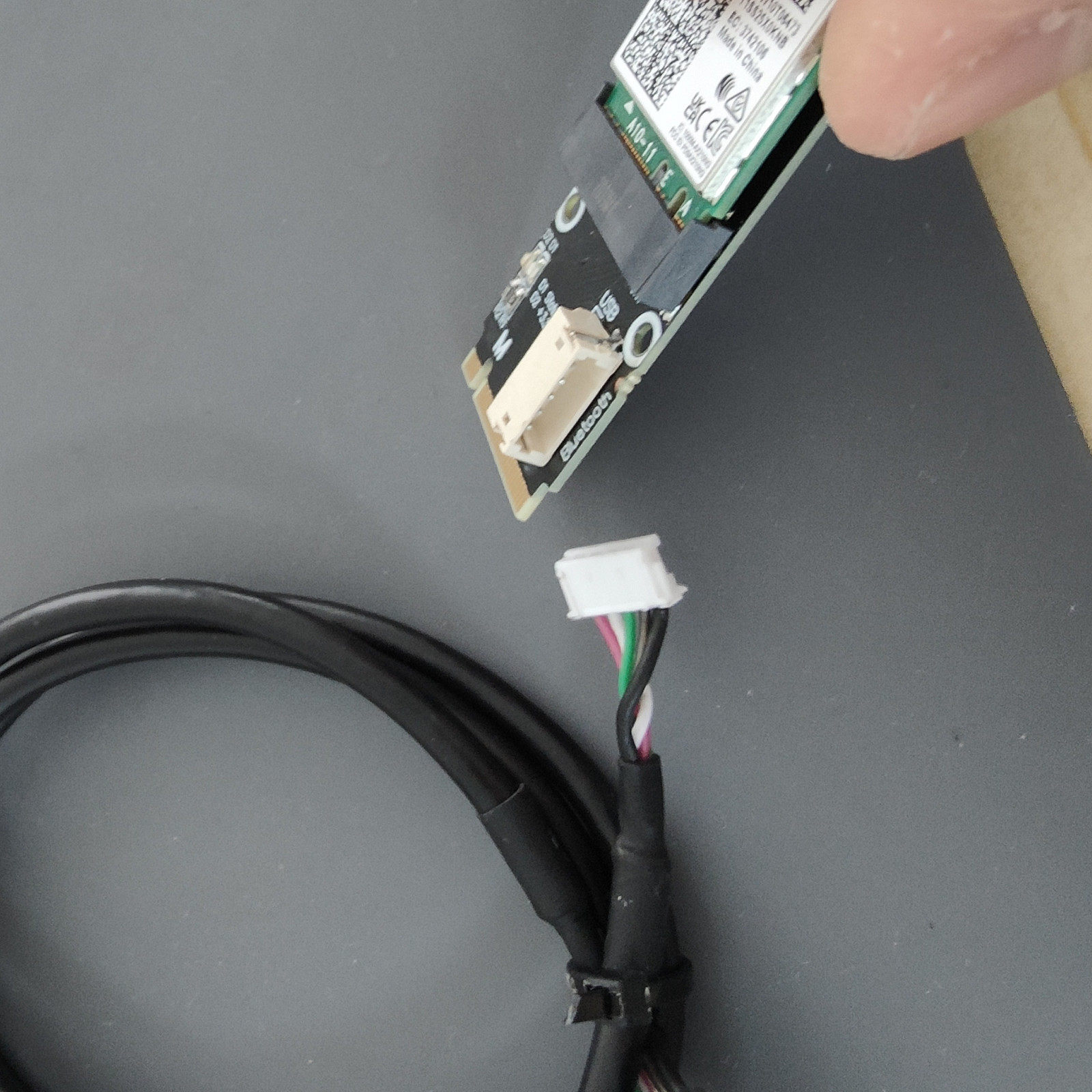

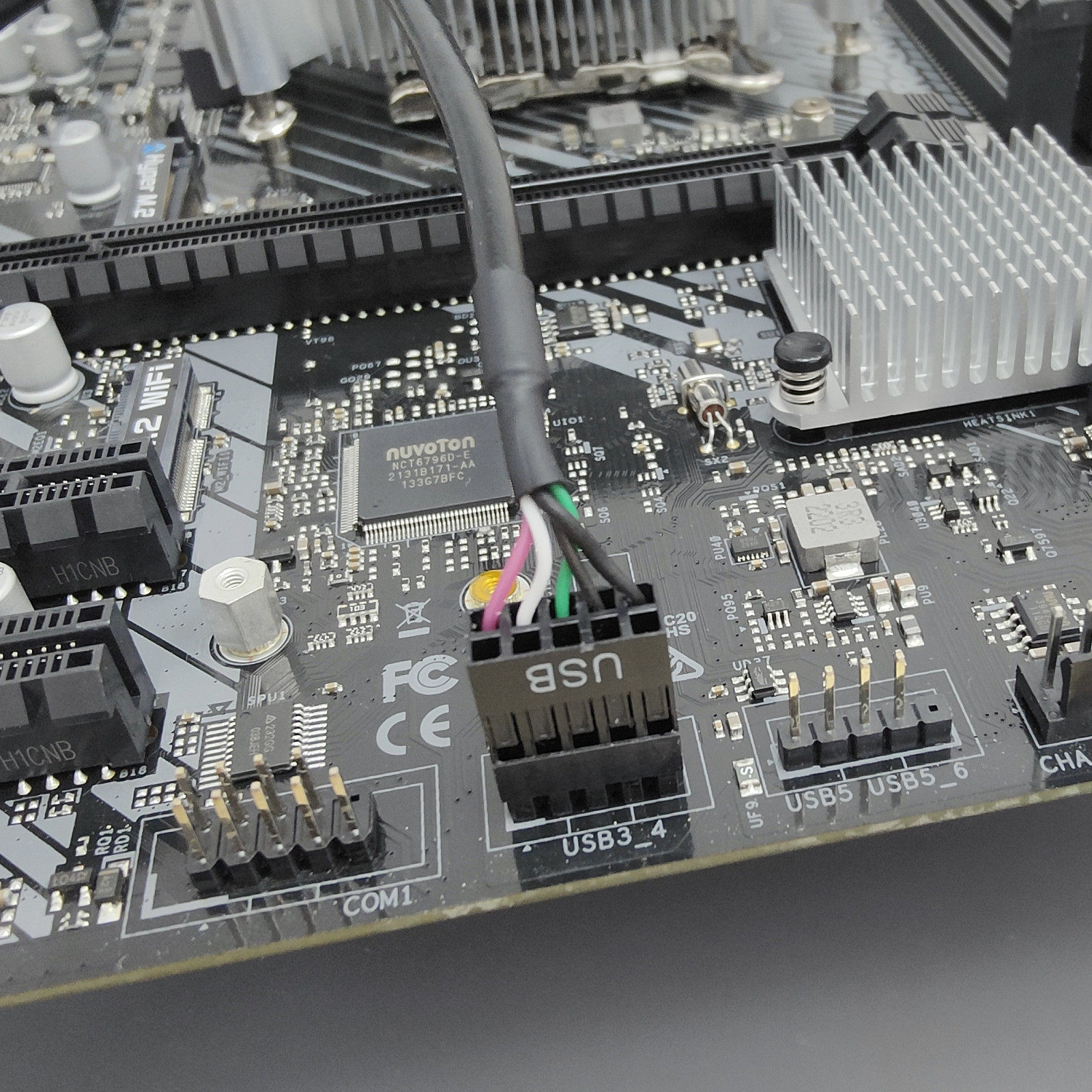

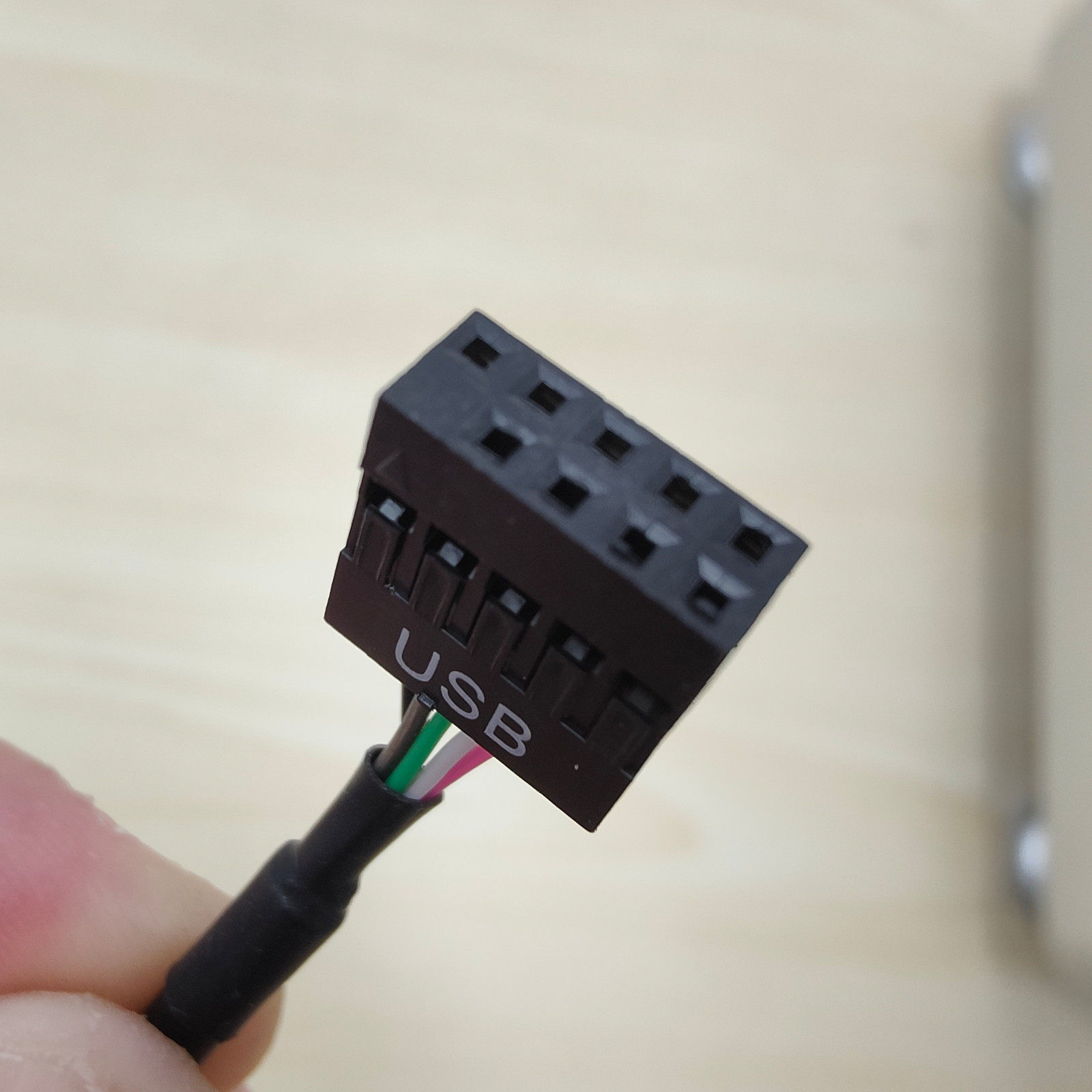

蓝牙线为USB2.0数据线，长度为60cm，必须接上才有蓝牙数据收发功能。

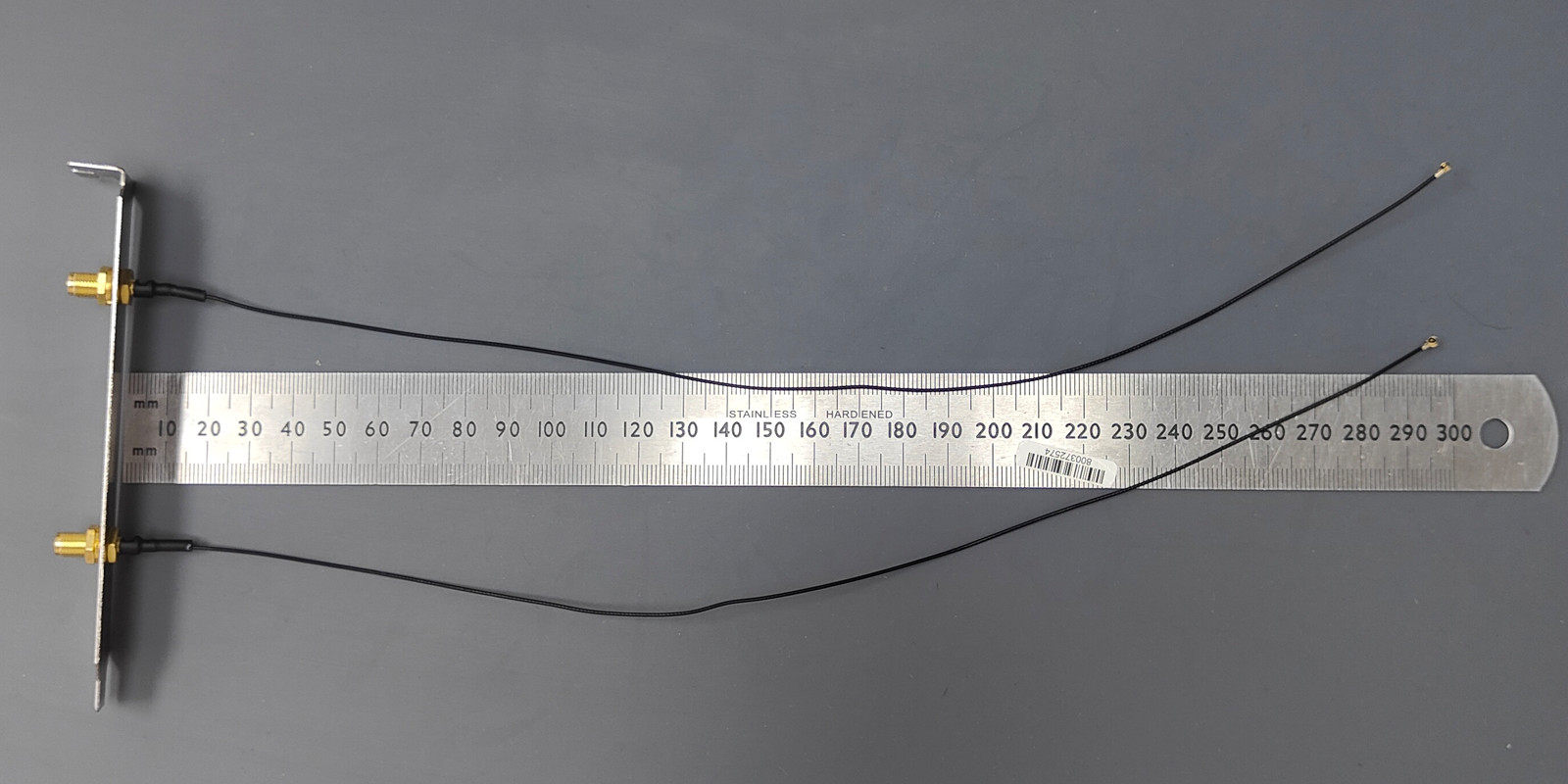

同轴线为双频天线的延长转接线，长度为30cm，必须接上才有稳定的无线收发功能

技术资料下载：

http://www.adtlink.cn/download/ADT_R45A.zip
