K44SS-TT K44SS-TR

ADT工厂直销，产品性能优良，口碑超好产品，100%全检通电测试发货。

公司品牌：ADT（尔达特）电子

产品型号：K44SS-TT(直连),K44SS-TR（交换） (K44系列)

产品名称：M.2 NVMe信号对接连接线

线材长度：15-100cm（支持线长定制）

速度带宽：PCIe 4.0 x4，gen4 64G/bps

产品功能：工控服务器设备连接，PCIe信号高速传送

采购提示：务必先买1~2个样品测试验证无误后再大批量采购。

线材长度及孔距说明:

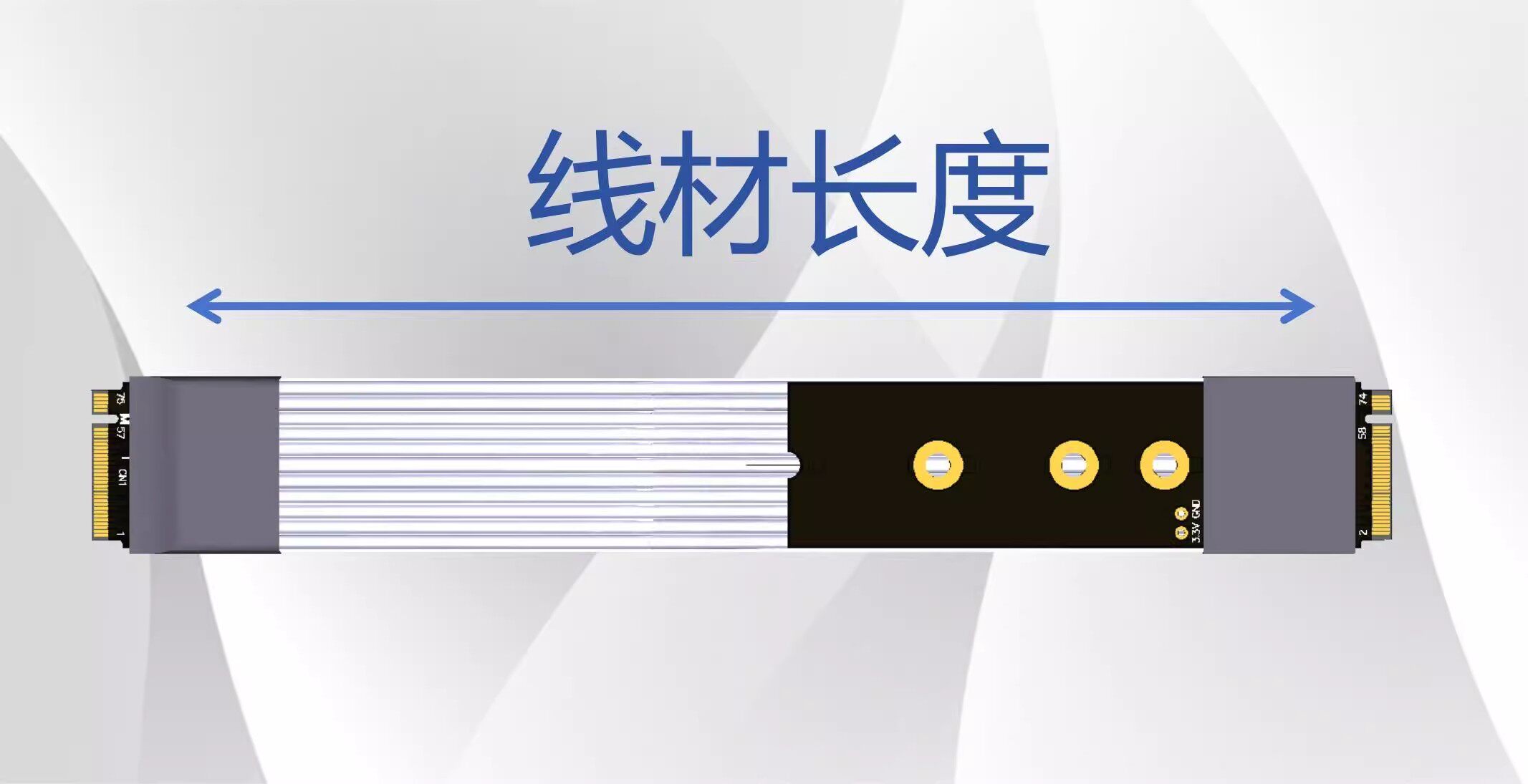

选项里的长度是指线材长度，不包含PCB以及连接器。线材长度参考下图蓝色箭头尺寸标注。

螺丝孔孔距参考蓝色箭头尺寸标注，线长会有一定的误差，介意者勿拍，具体误差情况参考下图： 产品型号说明:

产品优势:

一．线材优势，使用PCIe 5.0高速线材

二．线长优势，从15厘米到1米都可以接受订制，本店销售的转接线，线材阻抗低，60厘米以内的线长支持PCIe4.0全速。

三．差分信号无过孔设计，不存在寄生电容及寄生电感的信号衰减干扰问题， 更不会有CAF微短路现象，产品经久耐用

四．产品选用优质材料，PCB做工精密，铜材厚度加厚到1oz， 金手指镀金含量足，镀金足导电性能好，可降低氧化生锈阻抗升高而造成的死机蓝屏问题。

五．产品选用的线材本身很耐用，产品坚固可靠，抗干扰，不会有断线问题。线材可弯可折，不影响使用 ，但不可拉扯。

六．PCB矮化及加胖设计， 矮化不会卡到显卡， 加胖加长设计让板卡更容易安装，减少损坏机率。

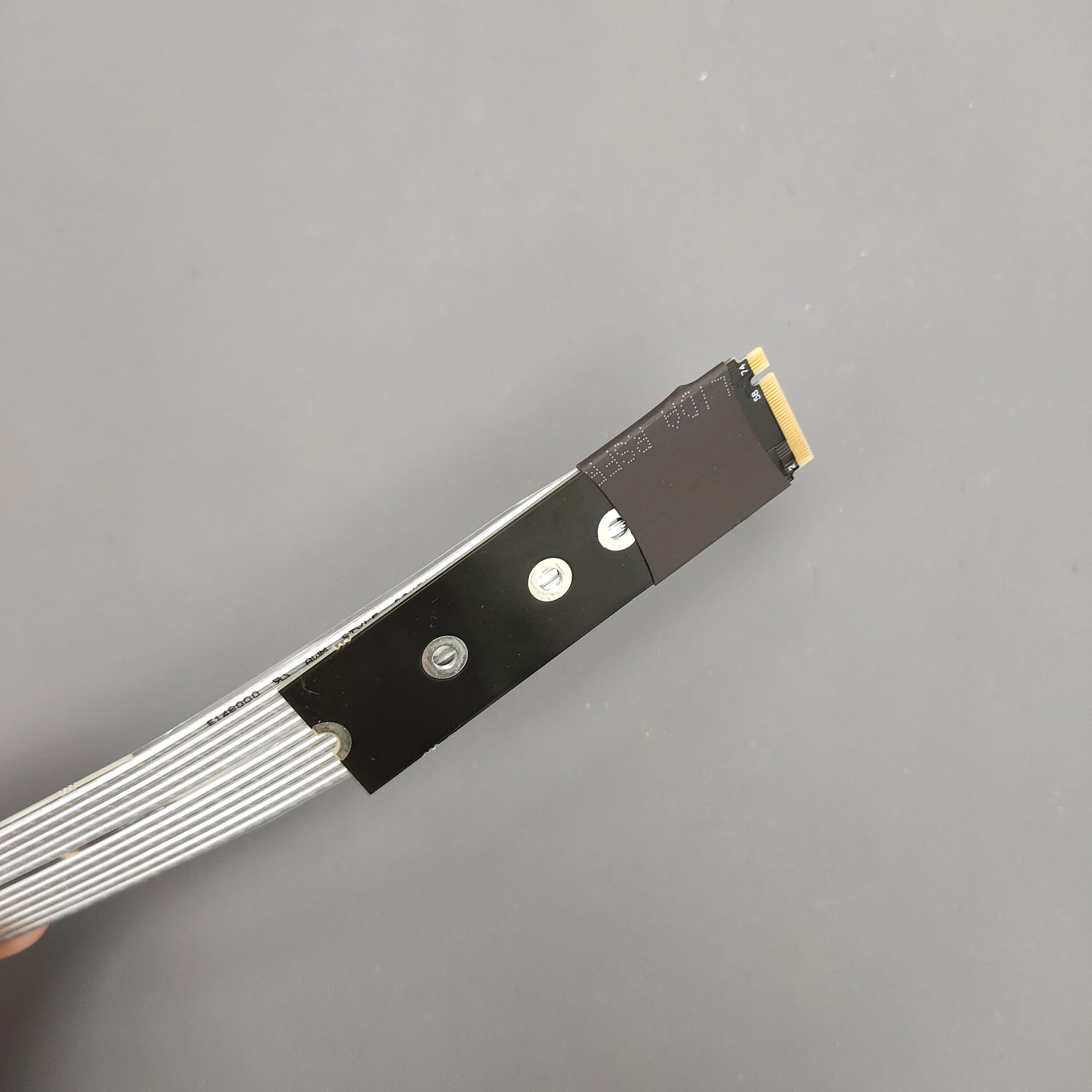

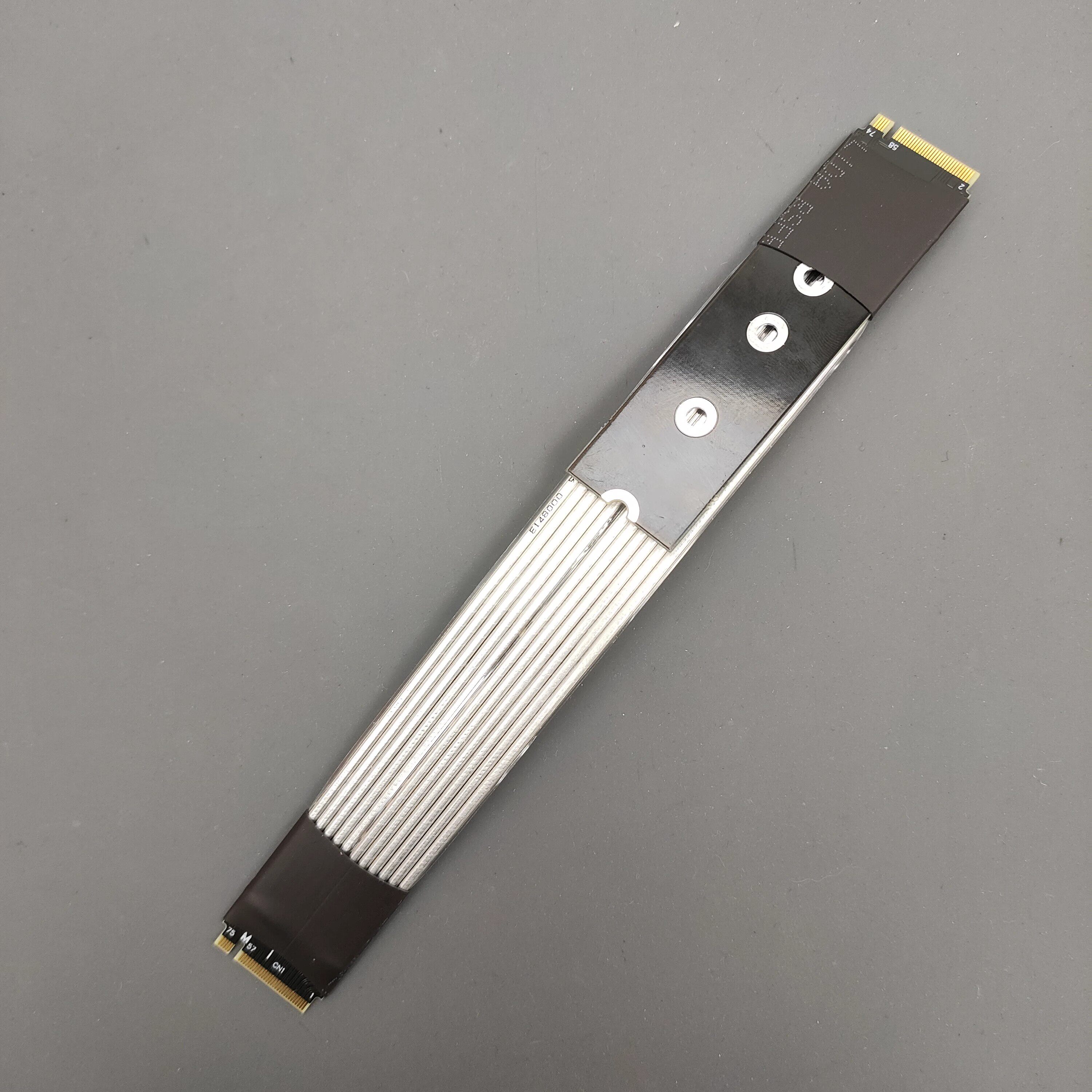

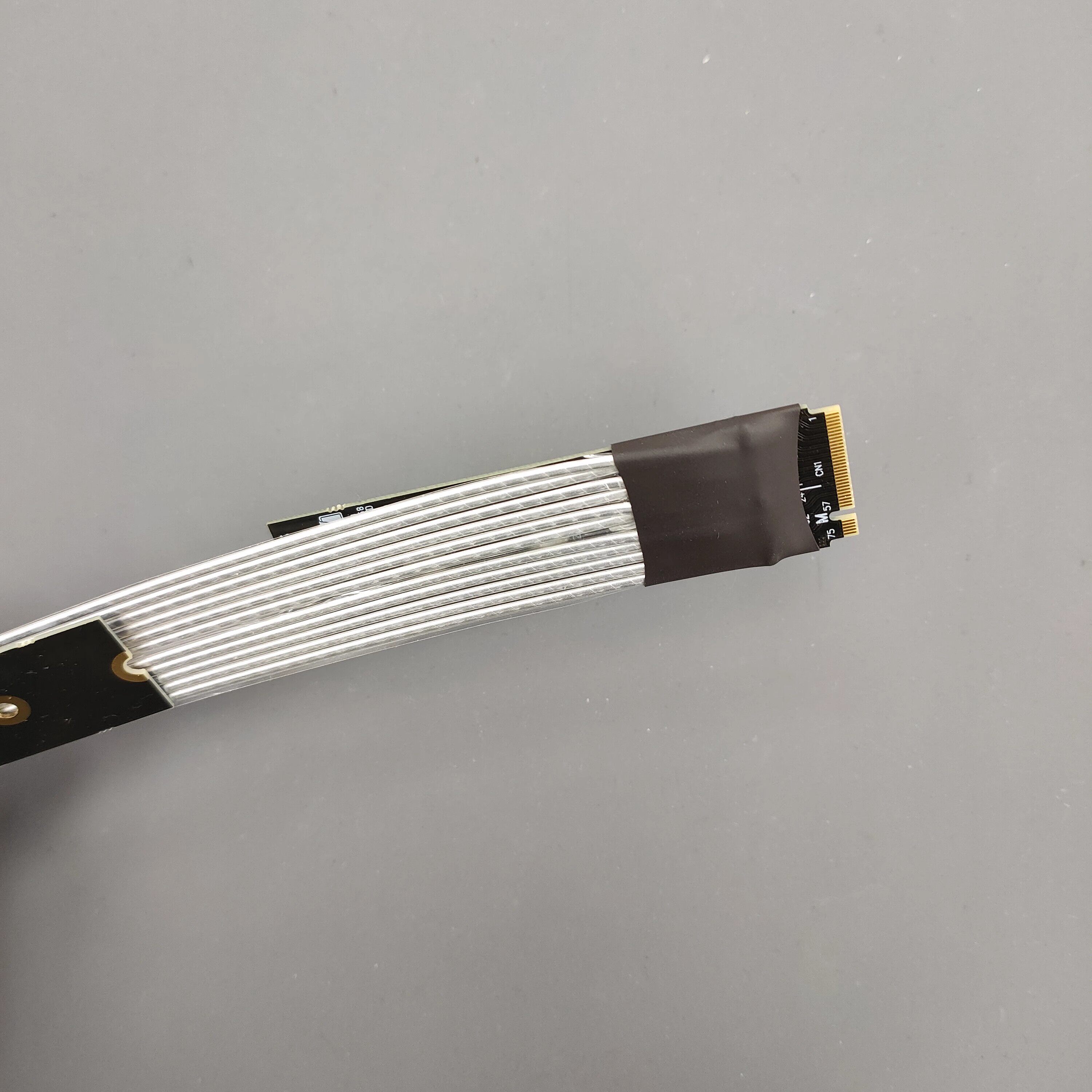

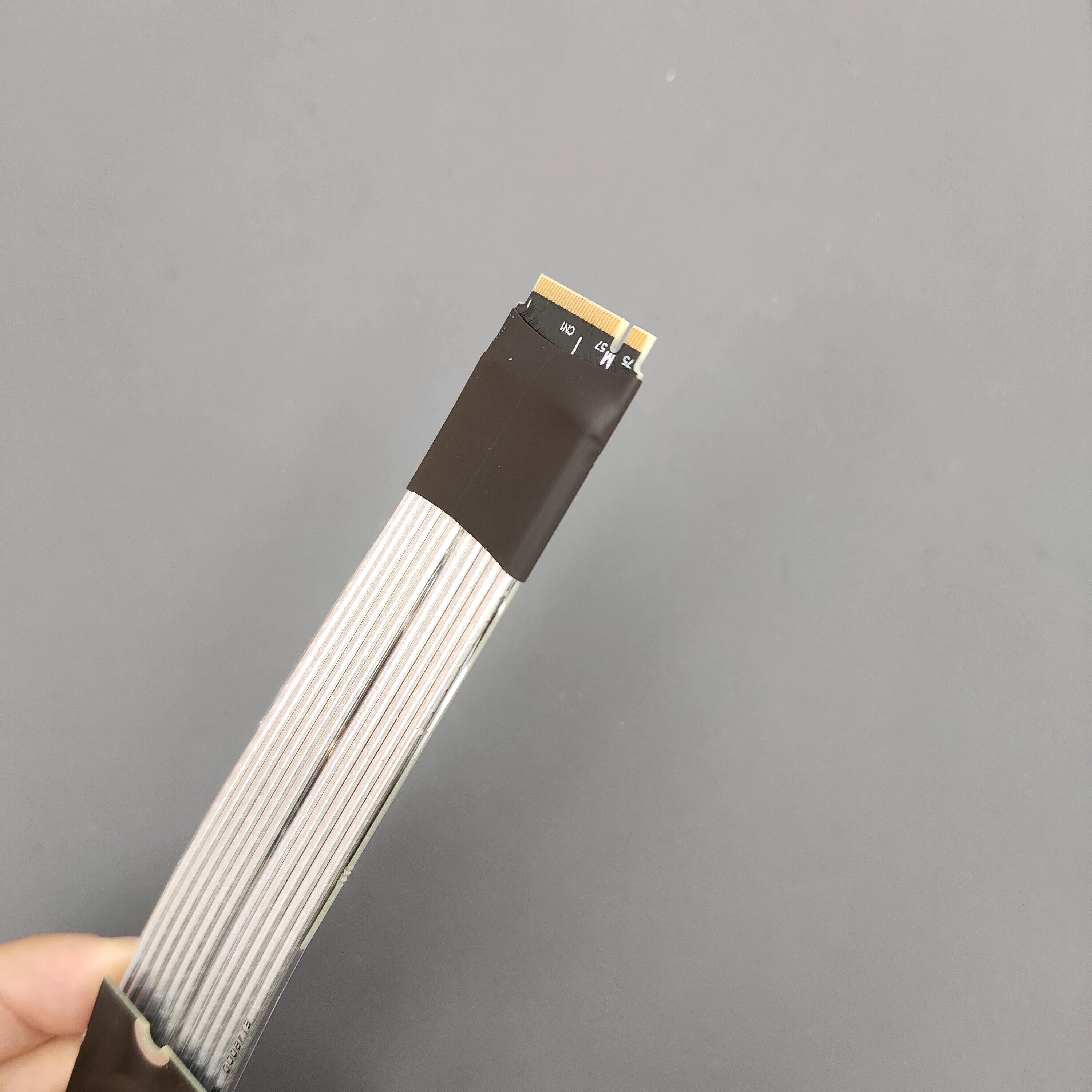

产品图片:

技术问题总汇:

K44SS-TT(直连)与K44SS-TR（交换）的区别

型号K44SS-TT  信号延伸延长功能，PCIe信号直连没有转换，Tx对Tx， Rx对Rx，适合做Jump，Extension的延长用途。

型号K44SS-TR 差分信号有交换，PCIe差分信号Tx对Rx， Rx对Tx，二台一样的服务器连接使用必须选此型号Tx-Rx交换，适合Master-Slave的用途。

本商品PCIe信号走线参考以下图片：

K44SS-TT(直连)：

K44SS-TR（交换）：

线材的质量如何？有屏蔽吗？

有金属屏蔽，采用先进的EMI屏蔽导电聚合物，新型的材料用于EMI屏蔽，扁平电缆设计。 这种技术允许每条电缆被导电聚合物的电磁干扰屏蔽完全覆盖，以防止电磁频率的入射或出射发射，小化干扰和性能降级，并且减小扩展器的重量。

本商品的线材厚度达1.1mm，所以本商品的线材比较硬一些， 线可弯可折， 不影响使用， 但不可以拉扯。

产品资料下载:

请用 Adobe Reader DC 软件打开3D文件。

3D Step & 3D PDF 文件下载：

http://www.adtlink.cn/download/ADT_K44SS_3D.zip

K44SS 规格文件下载：

http://www.adtlink.cn/download/ADT K44SS Cable specification 20231122.pdf

K44SS 示意图文件下载：http://www.adtlink.cn/download/ADT_K44SS_SCHEMATIC.zip

测试报告文件下载：

http://www.adtlink.cn/download/adt-cable 24p 5.0 test report.pdf

规格文件下载：

http://www.adtlink.cn/download/adt-cable 24p 5.0 specification.pdf
