HAA-MF-24P series

全新到货,产品性能优良,口碑超好产品,官方正品, 100%通电测试发货

公司品牌：ADT-Link（尔达特电子）

产品型号：HAA-MF-24P 系列商品

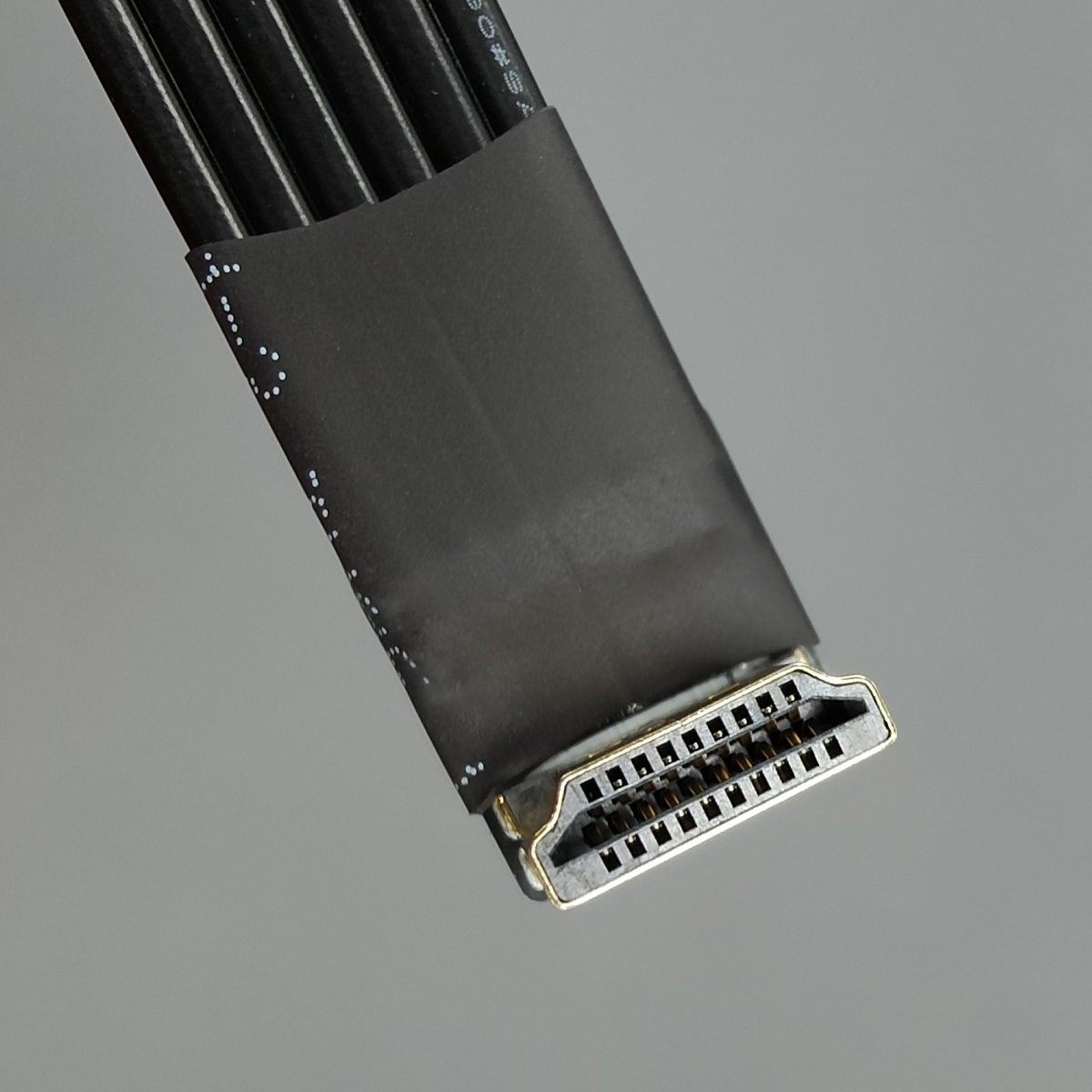

产品名称：标准型HDMI延长转接线（A type to A type)

线材长度：3cm-3m（支持线长定制）

产品规格：支持HDMI2.1版本

购买限制：这产品是特殊设计，专供单位设备内置使用，不适合民用，普通用途不好用，限专业工程师指定购买。本产品是订制品不退不换，请考虑并确认清楚再下单购买。

注意事项：延长线不支持2次转接，也就是把2条以上的HDMI线串起来信号会衰减。有可能出现闪屏等问题，如此不支持HDMI2.1全速，请降频使用。

采购提示：务必先买1~2个样品测试验证无误后再批量采购。

线材长度说明：

本店的线材长度是单指线材的部份，不包含PCB以及连接器，如果包含PCB和连接器要再加4cm左右。如此总长约为9cm，参考下图线长5cm的尺寸标注。

注意事项：延长线不支持2次转接，也就是把2条以上的HDMI线串起来信号会衰减。有可能出现闪屏等问题，如此不支持HDMI2.1全速，请降频使用。

线材的质量如何？有屏蔽吗？

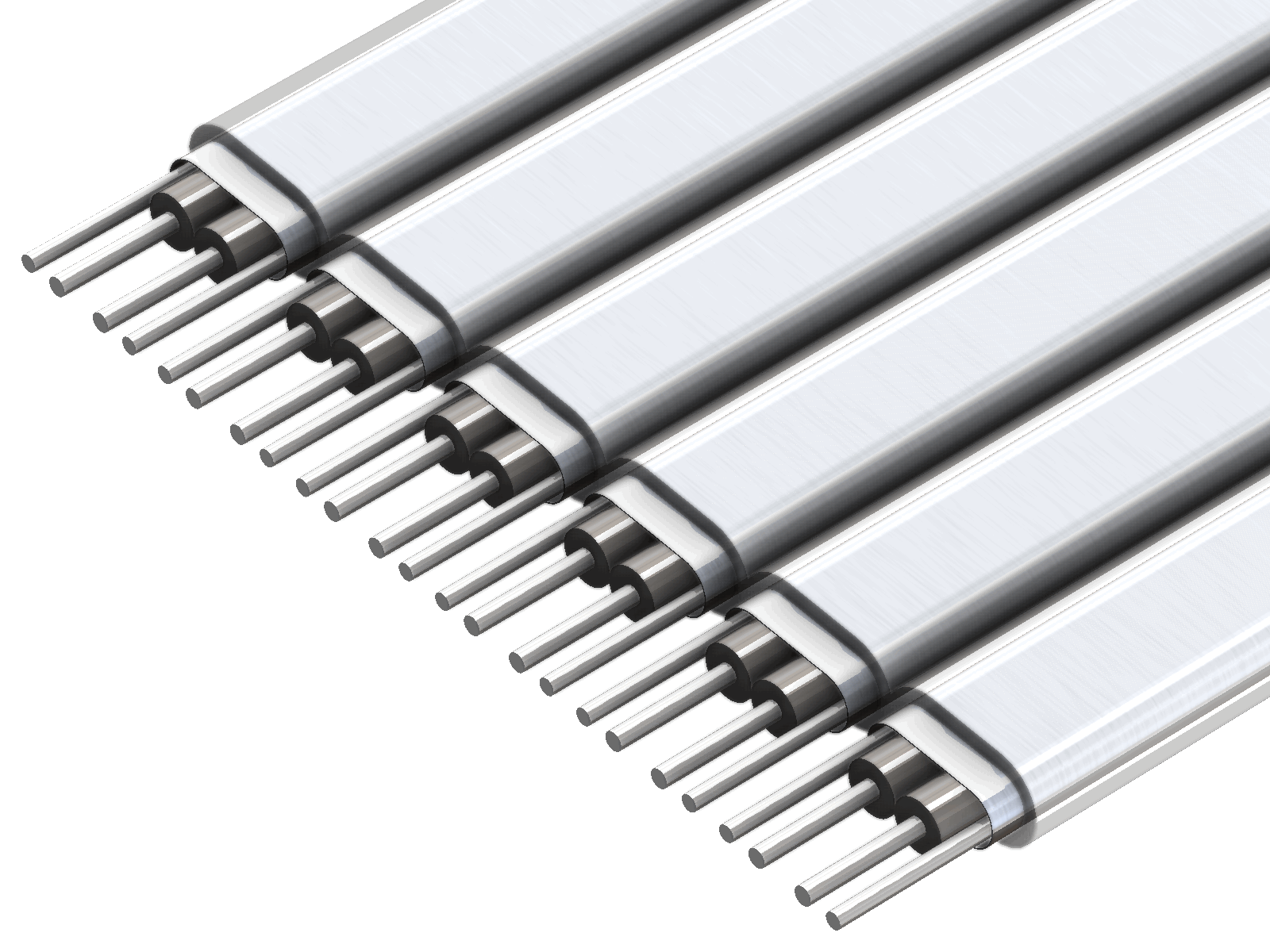

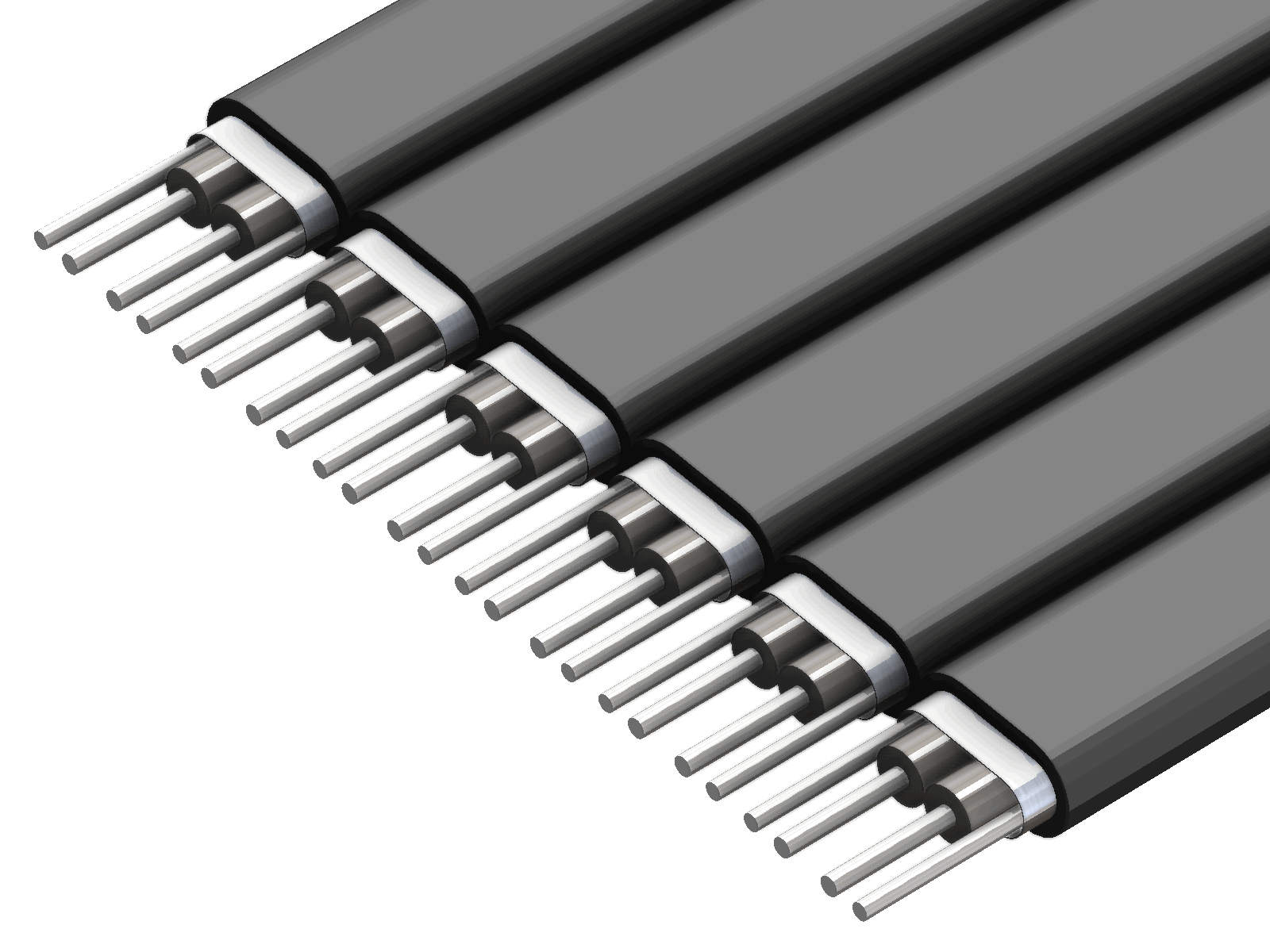

有金属层屏蔽，采用先进的EMI屏蔽导电聚合物，新型的材料用于EMI屏蔽，扁平电缆设计。 这种技术允许每条电缆被导电聚合物的电磁干扰屏蔽完全覆盖，以防止电磁频率的入射或出射发射，微小化干扰和性能降级，并且减少排线的重量。

线材软吗？可弯折吗？

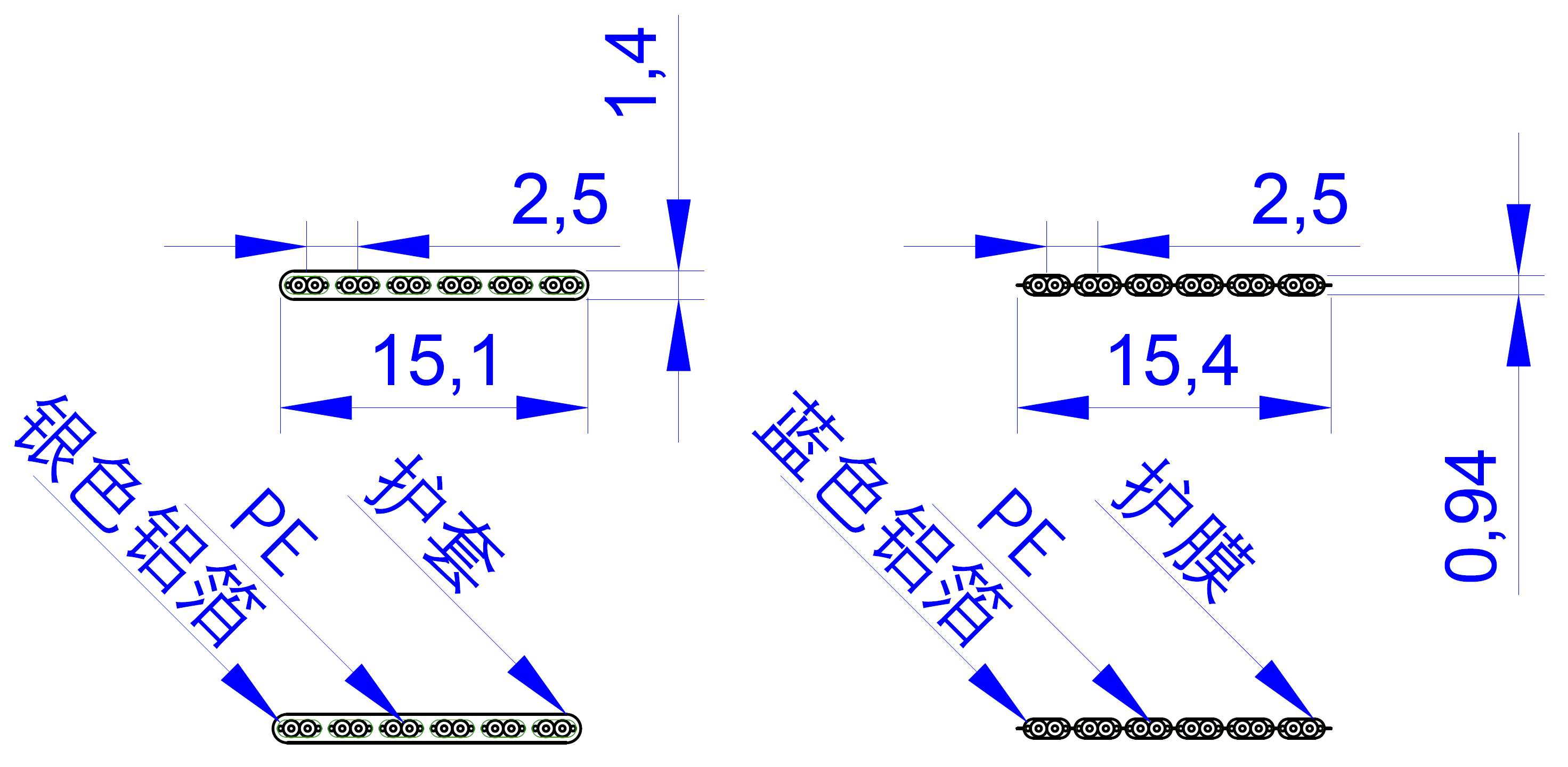

黑色款线材厚度为1.3mm，银色款线材厚度为1.4mm，蓝色款线材0.94mm线材

型号A8Q，A8T孔距是多少？

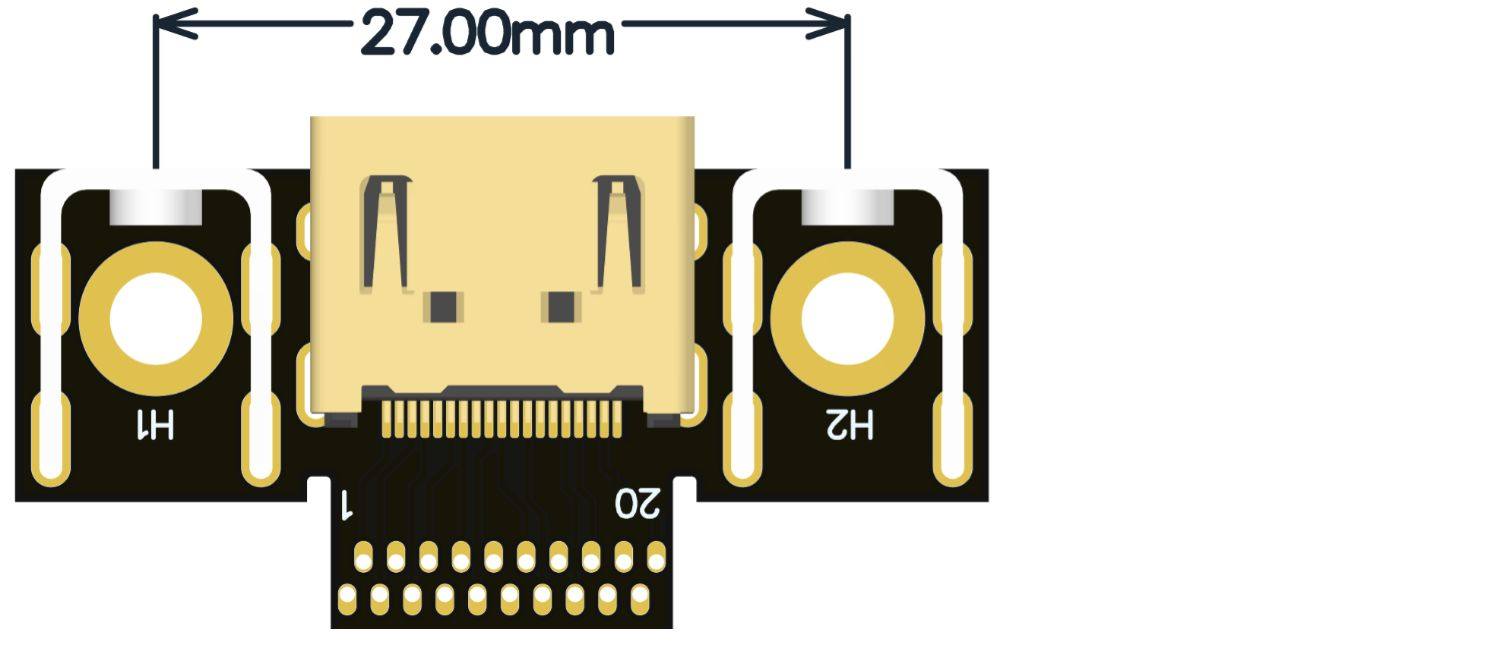

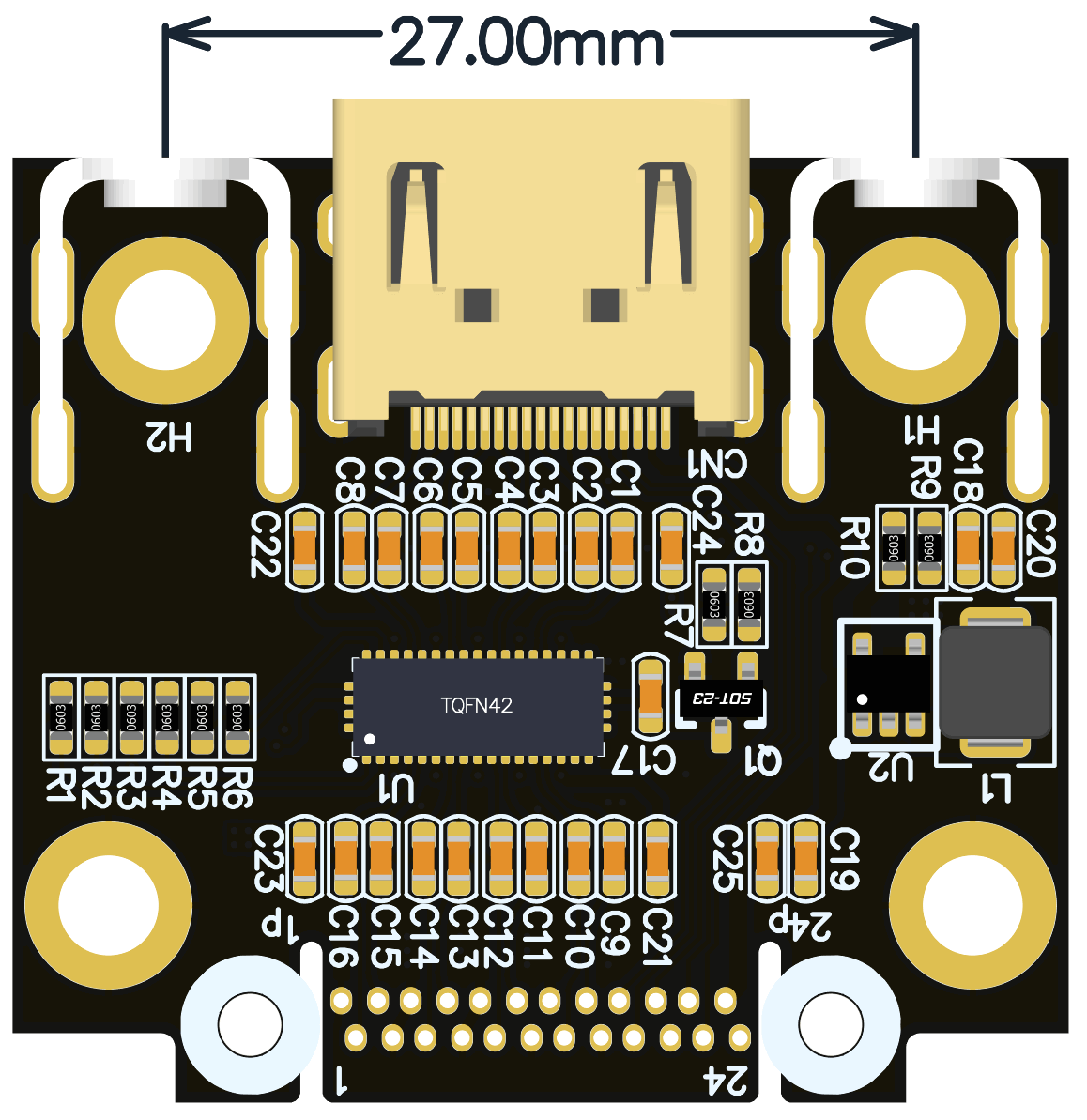

如下图，请使用M4螺丝，孔距皆为27mm，具体尺寸请参考3D图

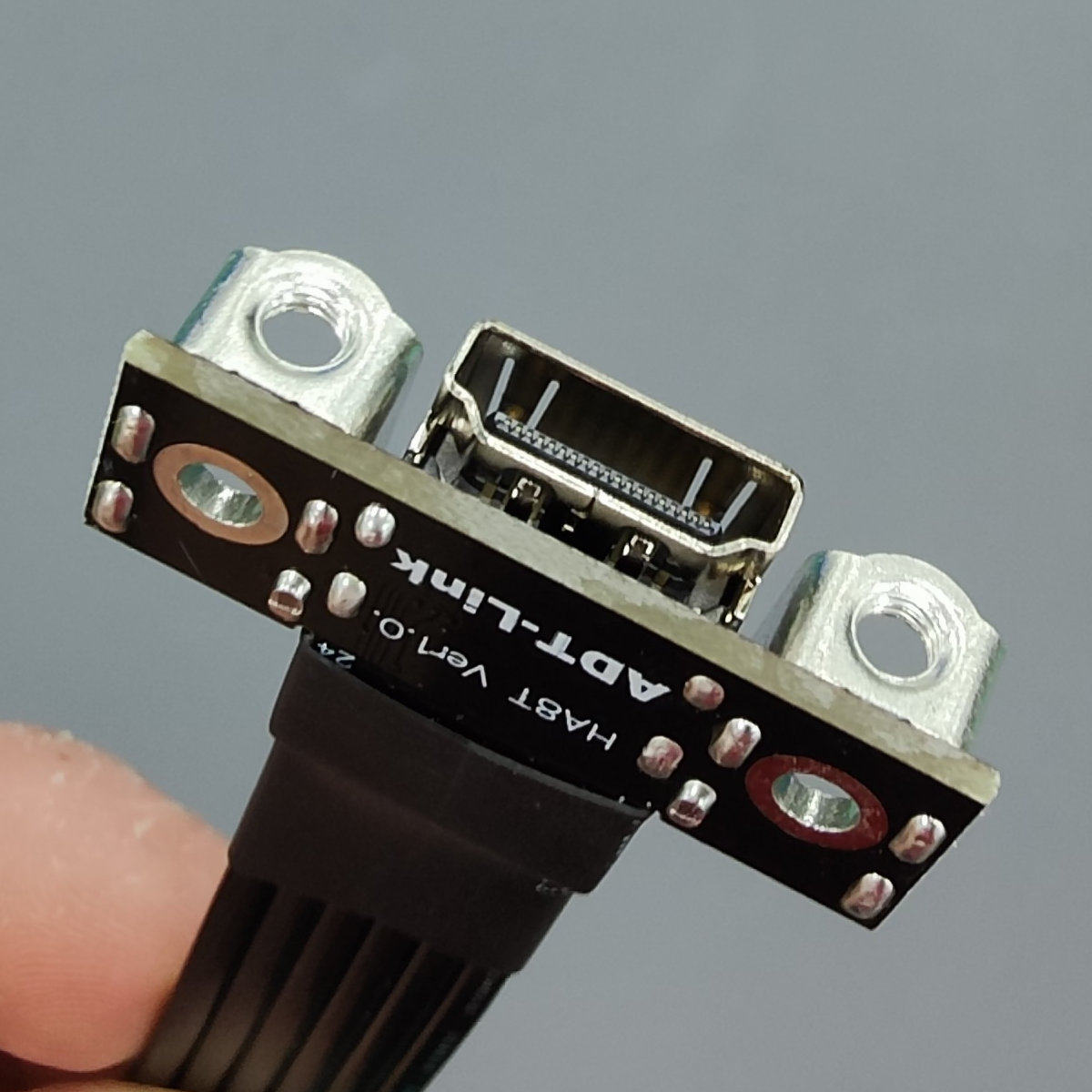

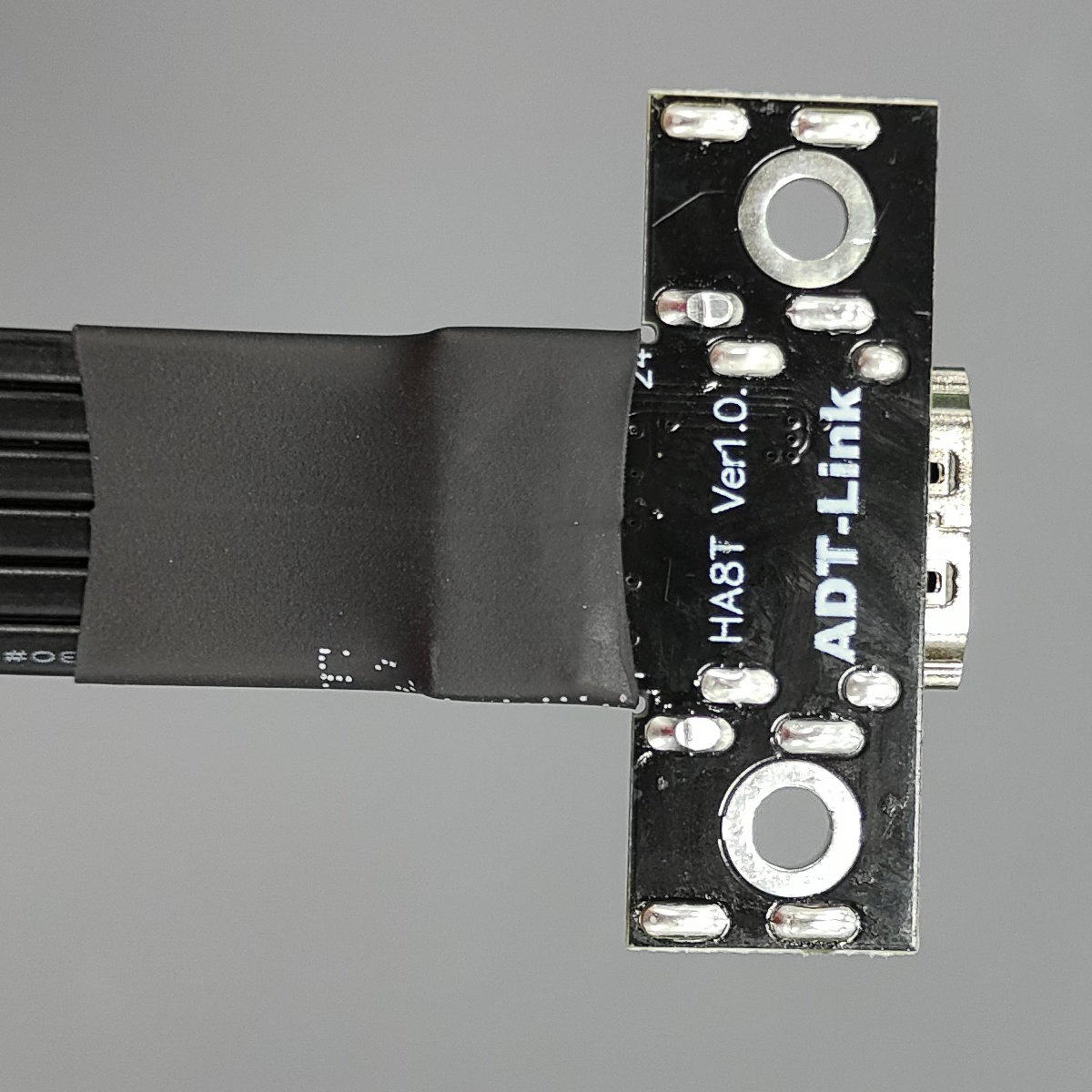

型号HA8T(右图)无芯片，二条HDMI线串接后信号衰减可能无法满足HDMI2.1高速信号传送的要求。

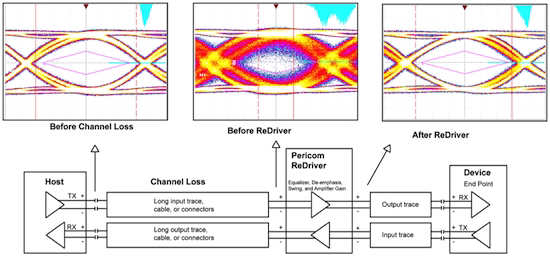

型号HA8Q(左图)带芯片，采用Diodes/Pericom公司的Redriver信号中继器(Repeater IC) ，此芯片可以重新产生信号，加强其信号品质。减少信号传送的错误发生率，参考示意图如下：

技术资料下载:

3D尺寸图: http://www.adtlink.cn/download/HAA-MF-24P.ZIP

原理图： http://www.adtlink.cn/download/schematic_hdmi.pdf

规格书：联系客服

友情提示：3D尺寸PDF档请使用Adobe Acrobat Reader DC原厂软件

https://get.adobe.com/cn/reader/otherversions/
